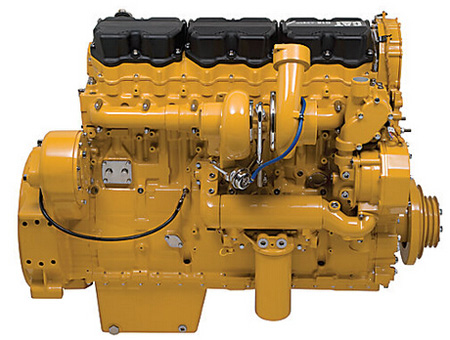

卡特彼勒修井用發動機C18 ACERT™ (DRY MANIFOLD)

概述

Cat C18 ACERT 發動機是石油領域的嚴苛應用場合的理想解決方案。 數十年的現場運行以及高強度的研發使 Cat C18 ACERT 發動機能夠提供優異的性能、較低的運營成本和較少的排放。C18 ACERT 發動機支持的設備包括泵橇組、氮氣設備、酸化處理設備、固井設備、攪拌機和液壓電源設備。 全球的 Cat 代理商網絡是 Cat 發動機的堅強后盾，可以隨時為您的業務提供卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理支持、維修、零件和保修。C18 ACERT 發動機在轉速為 1800-2100 rpm 時的額定值為 429-522 bkW（575-700 bhp），符合中國國 II 標準、 EPA Tier 3 等效排放標準、歐 IIIA 等效排放標準。 在轉速為 1800-2100 rpm 時的額定值為 570-597 bkW（765-800 bhp），符合 EPA Tier 2 等效排放標準。 提供低于 560 bkW（751 bhp）的額定值，它們的靈活性符合 EPA 和歐盟標準，適用于全球其他管制和非管制地區。 提供高于 560 bkW（751 bhp）的額定值，它們的靈活性符合 EPA 標準，適用于全球其他管制和非管制地區。

一般卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理卡特彼勒修井用發動規格

排放

尺寸

液體容量

卡特彼勒修井用發動優勢與特性

卡特彼勒修井用發動機設計

- 久經考驗的可靠性和耐用性- 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 寬泛的工作速度范圍- 高功率密度 — 輕型發動機，適用于對重量敏感的應用場合- PTO 驅動選件允許靈活地檢修泵的輔助電源并滿足其他需求

高級數字發動機管理

ADEM A3 卡特彼勒修井用發動控制系統提供集成式點火、調速、保護和控制裝置，包括爆震感應可變點火正時系統。 ADEM A3的改進方面包括：用戶界面、顯示系統、停機控制裝置和系統診斷程序。

選裝附件

- 安裝在發動機上的變速箱機油冷卻器 — 通過與發動機卡特彼勒修井用發動冷卻系統集成簡化了安裝，使得整體發動機組件更加緊湊- 發動機制動器 — 適用于移動應用場合的制動能力

定制組件

無論對于哪種石油應用場合，Caterpillar 都能夠滿足您對工廠定制組件的特定需求，大可讓您高枕無憂。 Cat® 發動機、發電機、外殼、控制裝置、散熱器、變速箱 — 您的項目所需的一切 — 都能夠定制和搭配，以便形成一個獨一無二的解決方案。 定制組件可以在全球范圍內獲得支持，起動后將享有一年的保修。

變速箱

Caterpillar 擁有全系列發動機變速箱組件，這些組件可以與軸、液壓裝置和操作員界面完全集成。 Cat 變速箱能夠?qū)崿F(xiàn)在滿載情況下持續運行、在任何速度下平穩換檔、最長的正常運行時間、無與倫比的耐用性以及維修保養方便性。

卡特彼勒修井用發動全套附件

各種出廠安裝的發動機附件縮短了包裝時間

卡特彼勒修井用發動測試

每一臺發動機都經過滿載卡特彼勒修井用發動測試，以確保達到正確的發動機性能。

通過全球 CAT 代理商提供產品支持

- 2200 多家代理商經銷店- 經過 Cat 工廠培訓的代理商卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理人員為您的石油發動機提供全方位服務- Cat 零件和人工保修- 預防性維護協議可用于故障出現前的維修- S•O•S SM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較

超過 80 年的發動機制造經驗

由于擁有這些制造流程，因此 Caterpillar 能夠生產高質量的可靠產品。- 鑄鐵發動機缸體、缸蓋、缸套和飛輪外殼- 機器的重要部件- 組裝整個發動機

卡特彼勒修井用發動優勢與特性

卡特彼勒修井用發動標準/選裝設備

C18 ACERT™ (DRY MANIFOLD) 標準設備

卡特彼勒修井用發動機

一個中置式渦輪增壓器，入口 152.4 mm（6"），軟管接頭

兩個渦輪增壓器，前部和后部入口 127.0 mm（5"），軟管接頭

卡特彼勒修井用發動控制系統

電子調速、PTO 速度控制

可編程額定值

冷模式起動策略

自動海拔補償

燃油溫度功率補償

可編程低怠速/高怠速和 TEL

電子診斷和故障記錄

發動機監控和保護系統（轉速、溫度、壓力）

J1939 廣播（診斷、發動機狀態和控制）

卡特彼勒修井用發動冷卻系統

自動調溫器和殼體 — 垂直出口

水套水泵 — 齒輪驅動型離心水泵

右側前部水泵進水口

水管總成的所有塞子/接頭均為 STOR

卡特彼勒修井用發動排氣系統

排氣歧管 — 干式

單渦輪 — 前渦輪排氣，全環形接頭，最大負載 10 kg，可直接連接至渦輪

雙渦輪 — 排氣彎管，干式，203 mm（8"）

卡特彼勒修井用發動飛輪和飛輪外殼

請參閱必需選件

卡特彼勒修井用發動燃油系統

電子單體噴油器

燃油細濾清器，中置式（左側 2 微米高性能）

輸油泵，左側前部

燃油注油泵，左側中置式

燃油取樣閥，安裝在燃油濾清器底座上。

卡特彼勒修井用發動潤滑系統

曲軸箱通氣孔 — 后閥室蓋

機油冷卻器 — 右側（兩個）

機油濾清器 — 右側，左側

油底殼 — 前部油槽

機油油尺 — 左側前部

機油泵

卡特彼勒修井用發動機安裝系統

前部支撐（僅限運輸）

卡特彼勒修井用發動動力輸出

曲軸皮帶輪，203.2 mm（8"），3 個凹槽 292.1 mm（11.5"）1 個凹槽，都為 15.9 mm（.63"）寬

液壓泵傳動裝置，SAE A，11 齒

常規

減振器

油漆 — Cat 黃

吊耳

電子自動可變正時系統

電子安裝套件 70 針連接器（接頭、針腳、插孔）

必需選件

油門位置傳感器

僅限單渦輪 — 卡特彼勒修井用發動排氣系統（前部或后部）

飛輪外殼或后部 PTO

粗濾清器/油水分離器

C18 ACERT™ (DRY MANIFOLD) 選裝設備

空氣壓縮機

空氣壓縮機調速器

膨脹室

卡特彼勒修井用發動機

空氣濾清器

空氣管路

卡特彼勒修井用發動機充電系統

充電交流發電機

交流發電機安裝件

交流發電機接線

斷路器和安裝件

交流發電機皮帶護罩

卡特彼勒修井用發動冷卻系統

散熱器

帶散熱器組件的風扇傳動裝置

風扇高度說明

V 形皮帶

后冷器管路，帶 Caterpillar 安裝的散熱器

單渦輪配置后排氣管

單渦輪配置后排氣管

后冷器管路

排風風扇適配器

鼓風風扇適配器

鼓風風扇

排風扇

風扇皮帶

冷卻液液位傳感器

干料冷卻液調節劑

卡特彼勒修井用發動排氣系統

渦輪排氣管接頭

伸縮接頭

彎管、法蘭、卡箍、管道

排氣管適配器

歧管

消音器

卡特彼勒修井用發動燃油系統

燃油軟管

燃油濾清器位置

燃油冷卻器

油水分離器

卡特彼勒修井用發動機儀器

儀表和儀表板

卡特彼勒修井用發動潤滑系統

油底殼

排放口和蓋子

機油油位表

遠程機油濾清器

機油濾清器

潤滑油

卡特彼勒修井用發動機安裝系統

結構鋼底座

前部和后部發動機支架

卡特彼勒修井用發動動力輸出

后部封閉式離合器

液壓泵傳動裝置

液壓齒輪泵

離合器支架

曲軸皮帶輪

保護系統

空氣關斷裝置

起動系統

空氣起動馬達

空氣壓力調節器

空氣消音器

起動開關

電動起動馬達 — 12V、24V

蓄電池組 — 24V

蓄電池電纜和蓄電池架

起動輔助裝置

變速箱配置總成

變速箱水管
