卡特彼勒油氣解決方案

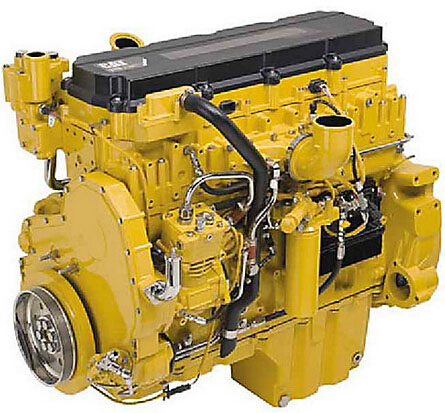

卡特彼勒修井用發動機C11 ACERT™ (DRY MANIFOLD)

卡特彼勒修井用發動規格

概述

Cat C11 ACERT 發動機是石油領域的嚴苛應用場合的理想解決方案。 數十年的現場運行以及高強度的研發使 Cat C11 ACERT 發動機能夠提供優異的性能、較低的運營成本和較少的排放。C11 ACERT 發動機支持的設備包括修井機、泵橇組、酸化處理設備、固井設備和液壓電源設備。 全球的 Cat 代理商網絡是 Cat 發動機的堅強后盾，可以隨時為您的業務提供卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理支持、維修、零件和保修。C11 ACERT 發動機在轉速為 1800-2100 rpm 時的額定值為 242-336 bkW（325-450 bhp），符合中國國 II 標準、EPA Tier 3 等效排放標準、歐 IIIA 等效排放標準。 它們的靈活性符合 EPA 和歐盟標準，適用于其他管制和非管制地區。

一般卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理卡特彼勒修井用發動規格

排放

尺寸

液體容量

卡特彼勒修井用發動規格

卡特彼勒修井用發動優勢與特性

卡特彼勒修井用發動機設計

- 久經考驗的可靠性和耐用性- 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 寬泛的工作速度范圍- 高功率密度 — 輕型發動機，適用于對重量敏感的應用場合

高級數字發動機管理

ADEM A3 卡特彼勒修井用發動控制系統提供集成式點火、調速、保護和控制裝置，包括爆震感應可變點火正時系統。 ADEM A3的改進方面包括：用戶界面、顯示系統、停機控制裝置和系統診斷程序。

定制組件

無論對于哪種石油應用場合，Caterpillar 都能夠滿足您對工廠定制組件的特定需求，大可讓您高枕無憂。 Cat® 發動機、發電機、外殼、控制裝置、散熱器、變速箱 — 您的項目所需的一切 — 都能夠定制和搭配，以便形成一個獨一無二的解決方案。 定制組件可以在全球范圍內獲得支持，起動后將享有一年的保修。

變速箱

Caterpillar 擁有全系列發動機變速箱組件，這些組件可以與軸、液壓裝置和操作員界面完全集成。 Cat 變速箱能夠實現在滿載情況下持續運行、在任何速度下平穩換檔、最長的正常運行時間、無與倫比的耐用性以及維修保養方便性。

卡特彼勒修井用發動全套附件

各種出廠安裝的發動機附件縮短了包裝時間

卡特彼勒修井用發動測試

每一臺發動機都經過滿載卡特彼勒修井用發動測試，以確保達到正確的發動機性能。

通過全球 CAT 代理商提供產品支持

- 2200 多家代理商經銷店- 經過 Cat 工廠培訓的代理商卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理人員為您的石油發動機提供全方位服務- Cat 零件和人工保修- 預防性維護協議可用于故障出現前的維修- S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：- 發動機內部部件的狀況- 是否存在多余的流體- 是否存在燃燒副產品

超過 80 年的發動機制造經驗

由于擁有這些制造流程，因此 Caterpillar 能夠生產高質量的可靠產品。- 鑄鐵發動機缸體、缸蓋、缸套和飛輪外殼- 機器的重要部件- 組裝整個發動機

網站

有關您的所有石油動力要求，請訪問 www.catoilandgasinfo.com。

卡特彼勒修井用發動規格

卡特彼勒修井用發動優勢與特性

卡特彼勒修井用發動標準/選裝設備

C11 ACERT™ (DRY MANIFOLD) 標準設備

卡特彼勒修井用發動機

渦輪增壓器，中置式

90° 進氣彎管，104.5 mm（4.11" 外徑）軟管接頭

卡特彼勒修井用發動控制系統

電子調速、PTO 速度控制

可編程額定值

冷模式起動策略

自動海拔補償

燃油溫度功率補償

可編程低怠速/高怠速和 TEL

電子診斷和故障記錄

發動機監控系統 — 速度、溫度、壓力

J1939 廣播 — 診斷和發動機狀態

卡特彼勒修井用發動冷卻系統

自動調溫器和殼體

水套水泵 — 齒輪驅動

前部水泵進水口

卡特彼勒修井用發動排氣系統

排氣歧管 — 干式

前渦輪排氣管

卡特彼勒修井用發動飛輪和飛輪外殼

請參閱必需選件

卡特彼勒修井用發動燃油系統

電子單體噴油器

燃油細濾清器 — 中置式（左側，2 微米高性能）

輸油泵 — 前部

燃油注油泵 — 左側中置式

卡特彼勒修井用發動潤滑系統

曲軸箱通氣孔

機油冷卻器

機油濾清器 — 右側

油底殼 — 前部油槽，40 L 容量

機油加注口 — 左側前部

機油油尺 — 左側中置式

機油泵

機油取樣閥 — 機油濾清器底座上

卡特彼勒修井用發動動力輸出

曲軸皮帶輪和減振器 — 250 mm（9.84"），2 個凹槽22.3 mm（.87"）寬

液壓泵傳動裝置 — SAE A，11 齒

1.41:1 傳動比 — 逆時針旋轉（45 lb-ft 容量）

常規

減振器

油漆 — Cat 黃

吊耳

電子自動可變正時系統

電子安裝套件（接頭、針腳、插孔）

資料

必需選件

飛輪外殼或后部 PTO

油門位置傳感器

粗濾清器/油水分離器

C11 ACERT™ (DRY MANIFOLD) 選裝設備

空氣壓縮機

膨脹室

調速器

接頭

卡特彼勒修井用發動機

空氣濾清器

預濾器

渦輪增壓器進氣口

空氣管路

皮帶傳動附件

制冷壓縮機和安裝件

卡特彼勒修井用發動機充電系統

充電交流發電機

交流發電機安裝件

交流發電機護罩

交流發電機附件

卡特彼勒修井用發動控制系統

接頭

卡特彼勒修井用發動冷卻系統

散熱器 — 已安裝

風扇傳動裝置，與 Caterpillar 安裝的散熱器配合使用

風扇傳動裝置皮帶輪，與客戶自備的散熱器配合使用

冷卻液調節劑

水管 — 泵進水口

風扇傳動裝置安裝件

風扇高度說明

排風風扇的風扇適配器

鼓風風扇的風扇適配器

排風風扇

鼓風風扇

冷卻液液位傳感器

后冷器管路

卡特彼勒修井用發動排氣系統

消音器

伸縮接頭

彎管

直型排氣管適配器

法蘭

管道

防雨蓋

卡箍

卡特彼勒修井用發動燃油系統

燃油管

燃油冷卻器

燃油接頭 — 燃油回路和供給接頭

燃油軟管

卡特彼勒修井用發動機儀器

儀表和儀表板

電壓表

儀表安裝件

安培計

卡特彼勒修井用發動潤滑系統

油底殼

油底殼排放口

機油油位表

機油濾清器 — 旁路

機油濾清器 — 遠程

潤滑油

機油加注口

煙霧處理系統

卡特彼勒修井用發動機安裝系統

前部和后部發動機支架

結構鋼底座

卡特彼勒修井用發動動力輸出

曲軸皮帶輪

曲軸皮帶輪 — 堆疊

輸出法蘭

飛輪短軸

前短軸

液壓泵傳動裝置

液壓泵 — 前部

液壓泵 — 后部

封閉式離合器

離合器支架

保護系統

空氣關斷裝置

空氣關斷裝置開關

起動系統

電動起動馬達 — 12V、24V

起動輔助裝置

蓄電池組 — 24V 干式

蓄電池電纜

蓄電池架

變速箱配置總成

變速箱冷卻器
