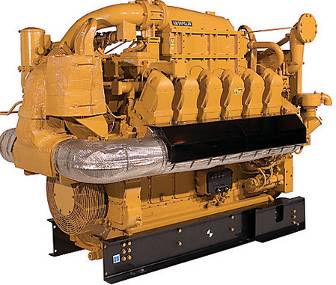

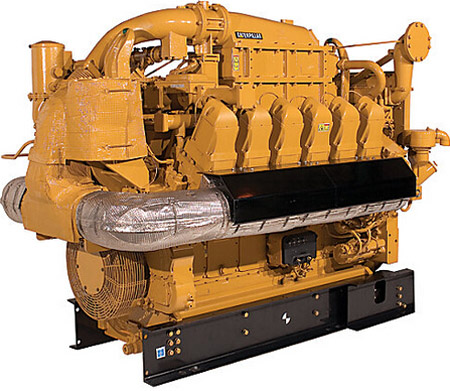

卡特彼勒氣體壓縮G3512發動機

規格

概述

G3500 發動機系列為您的天然氣壓縮操作帶來多功能性、增加正常運行時間并降低運營成本。 本系列發動機采用 ADEM A3 技術，可實現最高性能和安全性，同時保持較低的排放水平。適宜采用 G3500 發動機的應用包括：氣舉、集氣裝置和井口天然氣壓縮。 Cat G3508 天然氣發動機。 在轉速為 1200-1400 rpm 時的額定值為 589-749 bkW（790-1004 bhp），經客戶進行后處理之后，符合 NSPS 現場標準。

發動機技術規格

最小額定值	589.0 bkW
最大額定值	749.0 bkW
排放	符合 NSPS 現場標準
點火、保護	ADEM™ A3
空氣/燃料比控制	ADEM™ A3

特性

發動機設計

- 久經考驗的可靠性和耐用性- 可燃燒多種氣體燃料- 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 寬泛的工作速度范圍

排放

符合 EPA 火花點火穩態 NSPS 排放標準（2007/8）

高級數字發動機管理

ADEM A3 卡特彼勒氣體壓縮發動機控制系統提供集成式點火、調速、保護和控制裝置，包括爆震感應可變點火正時系統。 ADEM A3的改進方面包括：用戶界面、顯示系統、停機控制裝置和系統診斷程序。

稀薄燃燒發動機技術

稀薄燃燒發動機使用大量過剩空氣運行。 過剩空氣在燃燒期間吸收熱量，降低燃燒溫度和壓力，從而極大地減少氧化氮水平。 稀薄燃燒設計還提供更長的部件使用壽命和優異的燃油油耗。

操作簡單

通過缸體上的側蓋可以檢查內部部件

全套附件

各種出廠安裝的發動機附件縮短了包裝時間

測試

每一臺發動機都經過滿載測試，以確保達到正確的發動機性能。

天然氣發動機額定值保護

GERP 是一項基于 PC 的計劃，旨在為用于天然氣壓縮行業的 Cat® 天然氣發動機提供現場性能。 GERP 為您的現場海拔、環境溫度、燃油、發動機冷卻液熱損耗、性能數據、安裝圖紙、技術規格表和泵特性曲線提供發動機數據。

通過全球 CAT 代理商提供產品支持

2200 多家代理商經銷店經過 Cat 工廠培訓的代理商技術人員為您的石油發動機提供全方位服務Cat 零件和人工保修預防性維護協議可用于故障出現前的維修S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：- 發動機內部部件的狀況- 是否存在多余的流體- 是否存在燃燒副產品- 現場的特定換油周期

超過 80 年的發動機制造經驗

超過 60 年的天然氣發動機生產經驗擁有這些制造流程能夠促使 Caterpillar 生產優質可靠的產品- 鑄造的發動機缸體、缸蓋、缸套和飛輪外殼- 機器的關鍵部件- 組裝整個發動機

標準/選裝設備

G3512 標準設備

卡特彼勒氣體壓縮發動機進氣系統

空氣濾清器 — 中等負載，帶保養指示器

卡特彼勒氣體壓縮發動機冷卻系統

高溫回路（發動機水套 + 機油冷卻器）：

低溫回路（后冷器）：

卡特彼勒氣體壓縮發動機排氣系統

水冷式排氣歧管

曲軸箱呼吸器 — 安裝在頂部

卡特彼勒氣體壓縮發動機飛輪和飛輪外殼

SAE 編號 00 飛輪

SAE 編號 00 飛輪外殼

SAE 標準旋轉裝置

卡特彼勒氣體壓縮發動機燃油系統

燃?xì)鈮毫φ{(diào)節器

天然氣汽化器

卡特彼勒氣體壓縮發動機儀器

Advisor 面板

卡特彼勒氣體壓縮發動機潤滑系統

機油冷卻器

機油濾清器 — 右側

機油旁通濾清器（僅限 TA 或 NA 發動機）

淺油底殼

機油取樣閥

渦輪油蓄能器

安裝系統

導軌，發動機安裝 — 254 mm（10"）

卡特彼勒氣體壓縮發動機保護系統

電子切斷系統

斷氣閥

常規

油漆 — Cat 黃

減振器和護罩 — 雙 484 mm（23"）

G3512 選裝設備

卡特彼勒氣體壓縮發動機進氣系統

遠程進氣口適配器

預濾器

充電系統

蓄電池充電器

卡特彼勒氣體壓縮發動機充電交流發電機

卡特彼勒氣體壓縮發動機冷卻系統

可清潔后冷器芯

連接法蘭

膨脹油箱和溢流油箱

水位開關儀表

卡特彼勒氣體壓縮發動機排氣系統

伸縮接頭

彎管

連接法蘭

排氣管擴張器

防雨蓋（僅限 NA 發動機）

消音器

卡特彼勒氣體壓縮發動機燃油系統

低壓氣體轉換

丙烷氣閥和噴嘴套件

燃油濾清器

空燃比控制

卡特彼勒氣體壓縮發動機儀器

PL1000 通信模塊

卡特彼勒氣體壓縮發動機潤滑系統

機油旁通濾清器拆卸

油底殼附件

油池泵

空氣預潤滑泵

手動預潤滑泵

潤滑油

安裝系統

導軌

隔振器

動力輸出

前部輔助傳動裝置

輔助傳動軸和皮帶輪

前短軸

皮帶輪

卡特彼勒氣體壓縮發動機保護系統

曲軸箱防爆安全閥

卡特彼勒氣體壓縮發動機起動系統

空氣起動馬達

空氣壓力調節器

空氣消音器

電子空氣起動控制

電動起動馬達 — 雙 24 V

蓄電池組（24 V 干式）、電纜和機架

常規

飛輪護罩拆卸

發動機盤動總成

高級 8:1 活塞
