ohn Deere約翰迪爾強鹿柴油發動機拆卸汽缸體（如果需要）

如果下列部件尚未拆下，請拆卸：

1. 曲軸皮帶輪。（參見第 040 章“拆卸皮帶輪或減振器和皮帶輪”部分。）

2. 如果配有彈簧、柱塞和臥式油壓調節閥，拆下閥門總成。（參見第 060 章“拆卸和安裝油壓調節閥”部分。）

3. 正時齒輪蓋、正時齒輪和凸輪軸。（參見第 050 章“拆卸凸輪軸”部分。）

4. 凸輪軸襯套。（參見第 050 章“拆卸和安裝凸輪軸襯套”部分。）

5. 平衡軸和平衡軸襯套（如果裝配）。（參見第 050 章“拆卸和安裝平衡軸襯套”部分。）

6. 如果安裝立式油壓調節閥，將其拆除。（參見第 060章“拆卸和安裝油壓調節閥”部分。）

7. 汽缸體前板。（參見第 050 章“拆卸汽缸體前板”部分。）

8. 燃油旁通閥。（參見第 060 章“拆卸、檢查和安裝燃油旁通閥”部分。）

9. 主軸瓦。（參見第 040 章“拆卸曲軸主軸瓦”部分。）

10. 曲軸。（請參閱第 040 章中的“拆卸曲軸”部分。）

11. 活塞冷卻噴嘴。（參見本章的“拆卸、檢查和安裝活塞冷卻噴嘴”部分。）

12. 拆下水道塞。

13. 如果需要在“熱箱”中清洗汽缸體，還要拆下油道的旋入式潤滑油道塞和John Deere約翰迪爾強鹿柴油發動機序號銘牌。

拆卸John Deere約翰迪爾強鹿柴油發動機活塞和連桿總成

重要提示： 不得重復使用活塞環。

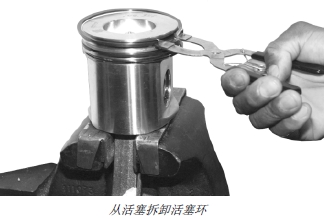

1. 用 JDE135（如圖所示）、JDE85 或 KJD10140 活塞環脹鉗拆卸活塞環。

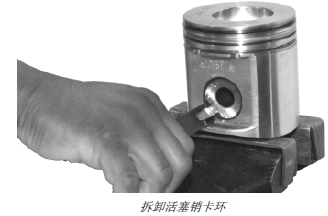

2. 拆卸活塞銷卡環并將其丟棄。

3. 將活塞與連桿分開。將這些部件與各自的汽缸套放在一起。

目視檢查活塞

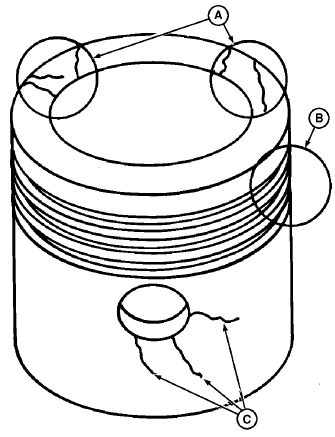

在放大鏡下仔細檢查活塞。檢查是否存在以下情況：

• 勞損痕跡

• 活塞頂 (A) 有細微裂紋

• 活塞環安裝位置 (B) 彎曲或斷裂

• 活塞裙 (C) 在活塞銷孔口內外有裂紋

• 活塞裙過度磨損（原機加工標記必須要清晰）如果發現有任何損傷，活塞和汽缸套需成套進行更換。

A – 活塞頂

B – 活塞環安裝位置

C – 活塞銷孔
