拆卸安裝和檢查測量強鹿柴油機搖臂總成方案

注意： 為便于組裝，拆卸搖臂軸時應標記部件的位置。

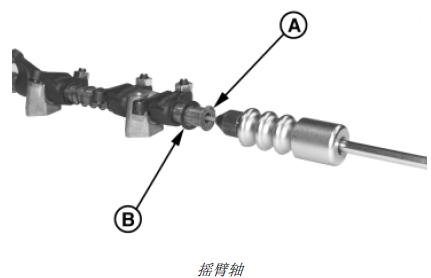

1. 從搖臂軸上拆下端塞(A) 和弓形墊(B)。

2. 拆卸搖臂軸部件，檢查是否有磨損或損傷。凡不符合技術規格要求或損壞的零部件應進行更換。

搖臂軸總成－技術規格

46 毫米（1.81 英寸）壓縮

高度－彈簧張力 . . . . . . . . . . . . . . . . . 18 － 27 牛頓（4 － 6 磅外力）

彈簧－壓縮高度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 在 18 － 27 牛頓（在 4 － 6 磅外力情況下1.81 英寸）情況下是 46毫米

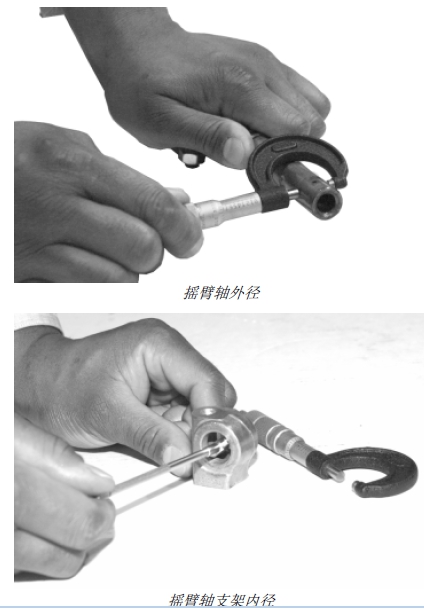

軸－外徑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19.99 － 20.02 毫米（0.787 － 0.788 英寸）

最低磨損限度 . . . . . . . . . . . . . . . . . . . . . . . . 19.94 毫米（0.785 英寸）

搖臂軸支架－最大內徑 . . . . . . . . . . . . . . . . 20.17 毫米（0.794 英寸）

軸孔－內徑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20.07 － 20.12 毫米（0.790 － 0.792 英寸）

最低磨損限度 . . . . . . . . . . . . . . . . . . . . . . . . 20.17 毫米（0.794 英寸）

A – 塞子

B – 墊圈

安裝搖臂總成

1. 用干凈的機油潤滑搖臂軸外徑、搖臂軸孔和搖臂支架。

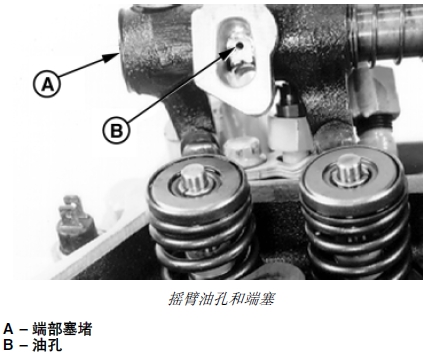

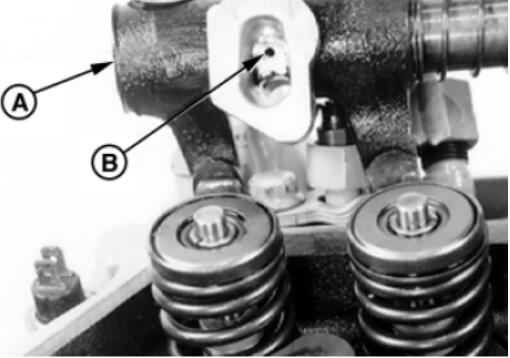

重要提示： 搖臂軸上的油孔(B) 必須朝John Deere約翰迪爾強鹿柴油發動機的飛輪側。裝

2. 按照拆卸時的相同位置，在搖臂軸上安裝彈簧、搖臂和搖臂支架。

注意： 安裝弓形墊時，凹面要對著端塞。

3. 弓形墊和新端塞(A) 要壓緊軸端。
