康明斯QSK78發動機傳感器電路圖

康明斯QSK78發動機進氣歧管空氣溫度傳感器供應商，康明斯QSK78發動機進氣歧管空氣溫度傳感器技術價格規格咨詢服務，康明斯QSK78發動機進氣歧管空氣溫度傳感器零配件供應，康明斯QSK78發動機進氣歧管空氣溫度傳感器售后服務中心，康明斯QSK78發動機進氣歧管空氣溫度傳感器，康明斯QSK78發動機進氣歧管空氣溫度傳感器詳細的技術參數，
產品咨詢

詳細描述

康明斯QSK78發動機進氣歧管空氣溫度傳感器

目錄

拆卸



安裝



電阻檢查



檢查是否對地短路






拆卸

TOC

抬起鎖片并將電氣接頭拉開。

從發動機上拆下傳感器。

廢棄 O 形密封圈。

SMALL | MEDIUM | LARGE

Next下一個




安裝

TOC

潤滑 O 形密封圈。

將傳感器安裝在發動機上。擰緊傳感器。

扭矩值:  14  n.m  [10 ft-lb]

將接頭推到一起直至鎖緊。







SMALL | MEDIUM | LARGE

Previous前一個   Next下一個




電阻檢查

TOC

抬起鎖片并將電子接頭拉開。

使用萬用表測量進氣溫度傳感器兩個觸針之間的電阻。電阻必須在容許電阻范圍內（根據下表）。如果電阻不正確，更換傳感器。如果電阻值正確，仍必須檢查傳感器是否對地短路。

溫度

可接受的電阻值范圍

C°

F°

（歐姆）

0

32

30k 到 36k

25

77

9k 到 11k

50

122

3k 到 4k

75

167

1350 到 1500

100

212

600 到 675

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個




檢查是否對地短路

TOC

測量進氣溫度傳感器的一個觸針與發動機缸體接地之間的電阻。

萬用表必須顯示開路（大于 100 千歐）。

如果電路不是開路，更換傳感器。

SMALL | MEDIUM | LARGE

Previous前一個

019-061   進氣歧管壓力傳感器 目錄

初始檢查



拆卸



安裝






初始檢查

TOC

將服務軟件連接至車輛通信接口。

注: 進氣歧管壓力傳感器也稱為增壓壓力傳感器。

SMALL | MEDIUM | LARGE

Next下一個

將量程為 0 至 2030 mm Hg [0 至 80 in Hg] 的壓力計（或壓力表）安裝到中冷器殼體中的 [3/8 英寸] 管塞孔中。

不要在中冷器蓋上鉆孔。如果中冷器芯泄漏可能產生故障讀數。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

使發動機以額定轉速和滿載運轉。比較服務軟件的讀數和壓力表讀數。如果服務軟件的讀數與儀表讀數的差值大于 2 in Hg，則更換進氣歧管壓力傳感器。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個




拆卸

TOC

抬起鎖片并從傳感器上拆下接頭。

使用加長套筒（零件號 3823843）從進氣歧管上拆卸傳感器。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個




安裝

TOC

確保新傳感器在同進氣歧管的密封面上有一個 O 形圈。潤滑 O 形圈。

順時針旋轉傳感器，將其安裝在進氣歧管上。

扭矩值:  14  n.m  [10 ft-lb]







SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將線束接頭推入傳感器直至鎖緊。

SMALL | MEDIUM | LARGE

Previous前一個

019-066   發動機機油壓力傳感器 目錄

拆卸



安裝






拆卸

TOC

在 Eliminator™ 濾清器上固定了一個濾清器前壓力傳感器和一個濾清器后壓力傳感器。這兩個傳感器是一樣的，但可以用下列方法識別：

濾清器前傳感器安裝在最接近離心機的位置 濾清器后傳感器安裝在最接近液壓馬達的地方。

SMALL | MEDIUM | LARGE

Next下一個

注: 以下機油壓力傳感器拆卸步驟適用于濾清器前和濾清器后壓力傳感器。

抬起鎖片，并從傳感器上斷開接頭。

從發動機缸體上拆下傳感器。

廢棄 O 形密封圈。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個




安裝

TOC

 注意

僅使用康明斯推薦的 DS-ES 潤滑劑（零件號 3822934）。在接頭內的其他潤滑劑，如潤滑油或潤滑脂，會導致 ECM 損壞、發動機性能降低或接頭過早磨損。

注: 以下機油壓力傳感器安裝步驟適用于濾清器前和濾清器后機油壓力傳感器。

在接頭端子上涂一薄層潤滑劑。安裝前，用潤滑劑填滿整個接頭腔內。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

潤滑新的 O 形密封圈。

將傳感器安裝在發動機上。擰緊傳感器。

扭矩值:  14  n.m  [10 ft-lb]

將接頭推到一起直至鎖緊。







SMALL | MEDIUM | LARGE

Previous前一個

019-067   發動機機油溫度傳感器

目錄

拆卸



安裝






拆卸

TOC

 警告

美國的一些州和聯邦機構已經認定使用過的機油有致癌作用，而且能引起生殖疾病。應避免吸入機油蒸汽、誤吞以及長時間接觸用過的機油。處理機油時務必使用正確的環境步驟。

對發動機機油系統進行部分換油。參考《QSK78 系列發動機故障診斷及排除手冊》（公告號為 3666727。

抬起鎖片并將電子接頭拉開。

拆下傳感器。



SMALL | MEDIUM | LARGE

Next下一個




安裝

TOC

 注意

僅使用康明斯推薦的 DS-ES 潤滑劑（零件號 3822934）。在接頭內的其他潤滑劑，如潤滑油或潤滑脂，會導致 ECM 損壞、發動機性能降低或接頭過早磨損。

在接頭端子上涂一薄層潤滑劑。安裝前，用潤滑劑填滿整個接頭腔內。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

潤滑傳感器 O 形圈。

將傳感器安裝在發動機上。擰緊傳感器。

扭矩值:  14   n.m  [10 ft-lb]

將接頭推到一起直至鎖緊。

用機油將發動機加注到正確的油位并運轉發動機以檢查有無泄漏。







SMALL | MEDIUM | LARGE

Previous前一個

019-082   渦輪增壓器壓縮機進口溫度傳感器

目錄

拆卸



安裝






拆卸

TOC

抬起鎖片并將電子接頭拉開。

拆下傳感器。

SMALL | MEDIUM | LARGE

Next下一個




安裝

TOC

使用快干電氣接點清潔劑（零件號為 3824510）清除傳感器接頭端口和線束接頭中的所有污垢和濕氣。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

 注意

僅使用康明斯推薦的 DS-ES 潤滑劑（零件號 3822934）。在接頭內的其他潤滑劑，如潤滑油或潤滑脂，會導致 ECM 損壞、發動機性能降低或接頭過早磨損。

在接頭端子上涂一薄層潤滑劑。安裝前，用潤滑劑填滿整個接頭腔內。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

潤滑傳感器 O 形圈。

將傳感器安裝在發動機上。擰緊傳感器。

扭矩值:  14  n.m  [10 ft-lb]

將接頭推到一起直至鎖緊。







SMALL | MEDIUM | LARGE

Previous前一個

019-124   RS232 數據通信接口電路 目錄

概述



電阻檢查



檢查是否對地短路



檢查觸針之間是否短路



電壓檢查






概述

TOC

INSITE™ for CENSE™ 利用 RS232 數據通信電路與 CENSE™ ECM 進行通信。



SMALL | MEDIUM | LARGE

Next下一個

數據通信接口使用 3 針 Deutsch 接頭。接線位置如下：

觸針 A：— 接地 觸針 B：— 數據通信接收 (Rx) 觸針 C：— 數據通信傳輸 (Tx) 鍵

要遵循的步驟適用于位于駕駛室的數據通信接頭和發動機側數據通信接頭。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個




電阻檢查

TOC

注: 為了正確診斷 RS232 電路上的開路，必須進行下列所有電阻檢查。

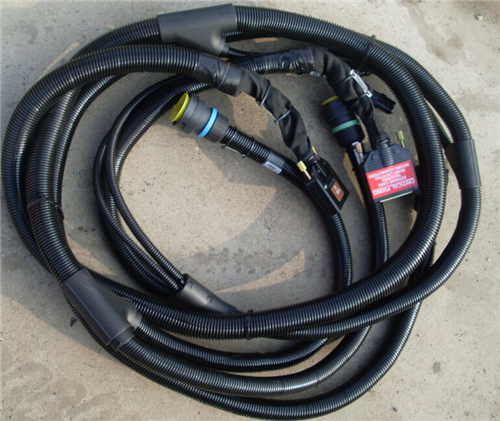

右排線束電路電阻檢查

注: 右排線束是一個密封裝置，如果診斷出有內部故障，則必須更換右排線束。

將 CENSE™ 右排導線線束互連接頭從 CENSE™ 左排導線線束接頭上斷開。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下 CENSE™ ECM。參考步驟 019-031。

在 ECM 接頭上使用零件號為 3822758 的測試導線，在 47 針 CENSE™ 右排導線線束互連接頭上使用零件號為 3824811 的測試導線。將鑰匙開關轉到 OFF（斷開）位置。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 發送

測量 CENSE™ 線束 ECM A 接頭觸針 33 與 47 針 CENSE™ 右排導線線束互連接頭觸針 10 之間的電阻。萬用表必須顯示為閉路（10 歐姆或更小）。如果電路不是閉路：

檢查 / 維修 40 針 CENSE™ 線束 ECM A 接頭。參考步驟 019-204。 檢查 / 維修 47 針 CENSE™ 右排導線線束互連接頭。參考步驟 019-208。 如果沒有看到 40 針 CENSE™ 線束 ECM 或 47 針 CENSE™ 右排導線線束互連接頭上有損壞或腐蝕，更換右排導線線束。參考步驟019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接收

測量 CENSE™ 線束 ECM A 接頭觸針 22 與 47 針 CENSE™ 右排導線線束互連接頭觸針 11 之間的電阻。萬用表必須顯示為閉路（10 歐姆或更小）。如果電路不是閉路：

檢查 / 維修 40 針 CENSE™ 線束 ECM A 接頭。參考步驟 019-204。 檢查 / 維修 47 針 CENSE™ 右排導線線束互連接頭。參考步驟 019-208。 如果沒有看到 40 針 CENSE™ 線束 ECM 或 47 針 CENSE™ 右排導線線束互連接頭上有損壞或腐蝕，更換右排導線線束。參考步驟019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接地

測量 CENSE™ 線束 ECM B 接頭觸針 13 與 47 針 CENSE™ 右排導線線束互連接頭觸針 25 之間的電阻。萬用表必須顯示為閉路（10 歐姆或更小）。如果電路不是閉路：

檢查 / 維修 40 針 CENSE™ 線束 ECM A 接頭。參考步驟 019-204。 檢查 / 維修 47 針 CENSE™ 右排導線線束互連接頭。參考步驟 019-208。 如果沒有看到 40 針 CENSE™ 線束 ECM 或 47 針 CENSE™ 右排導線線束互連接頭上有損壞或腐蝕，更換右排導線線束。參考步驟019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

左排線束電路電阻檢查

注: 左排線束是一個密封裝置，如果診斷出有內部故障，則必須更換左排線束。

從 CENSE™ 23 針 OEM 接頭上斷開 OEM 線束。

將 CENSE™ 右排導線線束互連接頭從 CENSE™ 左排導線線束接頭上斷開。

在 CENSE™ 23 針 OEM 接頭和 47 針 CENSE™ 左派導線線束接頭上使用零件號為 3824811 的測試導線。將鑰匙開關轉到 OFF（斷開）位置。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 發送

測量 47 針 CENSE™ 左排導線線束接頭觸針 10 與 23 針 Deutsch 接頭的觸針 L 之間的電阻。萬用表必須顯示為閉路（10 歐姆或更小）。如果電路不是閉路：

檢查 / 維修 23 針 CENSE™ 線束 Deutsch 接頭。參考步驟 019-208。 檢查 / 維修 47 針 CENSE™ 左排導線線束接頭。參考步驟 019-208。 如果沒有看到 23 針 CENSE™ 線束 Deutsch 接頭或 47 針 CENSE™ 左排導線線束接頭上有損壞或腐蝕，更換左排導線線束。參考步驟019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接收

測量 47 針 CENSE™ 左排導線線束接頭觸針 11 與 23 針 Deutsch 接頭的觸針 M 之間的電阻。萬用表必須顯示為閉路（10 歐姆或更小）。如果電路不是閉路：

檢查 / 維修 23 針 CENSE™ 線束 Deutsch 接頭。參考步驟 019-208。 檢查 / 維修 47 針 CENSE™ 左排導線線束接頭。參考步驟 019-208。 如果沒有看到 23 針 CENSE™ 線束 Deutsch 接頭或 47 針 CENSE™ 左排導線線束接頭上有損壞或腐蝕，更換左排導線線束。參考步驟019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接地

測量 47 針 CENSE™ 左排導線線束接頭觸針 25 與 23 針 Deutsch 接頭的觸針 N 之間的電阻。萬用表必須顯示為閉路（10 歐姆或更小）。如果電路不是閉路：

檢查 / 維修 23 針 CENSE™ 線束 Deutsch 接頭。參考步驟 019-208。 檢查 / 維修 47 針 CENSE™ 左排導線線束接頭。參考步驟 019-208。 如果沒有看到 23 針 CENSE™ 線束 Deutsch 接頭或 47 針 CENSE™ 左排導線線束接頭上有損壞或腐蝕，更換左排導線線束。參考步驟019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

連接接頭電路電阻檢查

注: 左排線束是一個密封裝置，如果診斷出有內部故障，則必須更換左排線束。

從 CENSE™ 23 針 OEM 接頭上斷開 OEM 線束。

將 CENSE™ 右排導線線束互連接頭從 CENSE™ 左排導線線束接頭上斷開。

在 47 針 CENSE™ 左排導線線束接頭和 3 針 Deutsch 接頭上使用零件號為 3824811 的測試導線。將鑰匙開關轉到 OFF（斷開）位置。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 發送

測量 47 針 CENSE™ 左排導線線束接頭觸針 10 與 3 針 Deutsch 接頭的觸針 C 之間的電阻。萬用表必須顯示為閉路（10 歐姆或更小）。如果電路不是閉路：

檢查 / 維修 3 針 Deutsch 接頭。參考步驟 019-205。 如果沒有看到 3 針 Deutsch 接頭上有損壞或腐蝕，更換左排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接收

測量 47 針 CENSE™ 左排導線線束接頭觸針 11 與 3 針 Deutsch 接頭的觸針 B 之間的電阻。萬用表必須顯示為閉路（10 歐姆或更小）。如果電路不是閉路：

檢查 / 維修 3 針 Deutsch 接頭。參考步驟 019-205。 如果沒有看到 3 針 Deutsch 接頭上有損壞或腐蝕，更換左排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接地

測量 47 針 CENSE™ 左排導線線束接頭觸針 25 與 3 針 Deutsch 接頭的觸針 A 之間的電阻。萬用表必須顯示為閉路（10 歐姆或更小）。如果電路不是閉路：

檢查 / 維修 3 針 Deutsch 接頭。參考步驟 019-205。 如果沒有看到 3 針 Deutsch 接頭上有損壞或腐蝕，更換左排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個




檢查是否對地短路

TOC

注: 為了正確診斷 RS232 電路上的對地短路，必須進行下列所有檢查。

右排導線線束

將 CENSE™ 右排導線線束互連接頭從 CENSE™ 左排導線線束接頭上斷開。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下 CENSE™ ECM。參考步驟 019-031。

位于駕駛室的 23 針 Deutsch 接頭要使用零件號為 3824811 的測試導線。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 發送

測量 47 針 CENSE™ 右排導線線束互連接頭觸針 10 與發動機缸體接地之間的電阻。萬用表必須顯示為開路（100 千歐或更高）。如果電路不是開路：

更換右排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接收

測量 47 針 CENSE™ 右排導線線束互連接頭觸針 11 與發動機缸體接地之間的電阻。萬用表必須顯示為開路（100 千歐或更高）。如果電路不是開路：

更換右排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接地

測量 47 針 CENSE™ 右排導線線束互連接頭觸針 25 與發動機缸體接地之間的電阻。萬用表必須顯示為開路（100 千歐或更高）。如果電路不是開路：

更換右排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

位于駕駛室的 CENSE™

位于駕駛室的 23 針 Deutsch 接頭要使用零件號為 3824811 的測試導線。

斷開 23 針 Deutsch OEM 接頭。

將 CENSE™ 右排導線線束互連接頭從 CENSE™ 左排導線線束接頭上斷開。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 發送

測量 23 針 Deutsch 接頭的觸針 L 與發動機缸體接地之間的電阻。萬用表必須顯示為開路（100 千歐或更高）。如果電路不是開路：

更換左排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接收

測量 23 針 Deutsch 接頭的觸針 M 與發動機缸體接地之間的電阻。萬用表必須顯示為開路（100 千歐或更高）。如果電路不是開路：

更換左排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接地

測量 23 針 Deutsch 接頭的觸針 N 與發動機缸體接地之間的電阻。萬用表必須顯示為開路（100 千歐或更高）。如果電路不是開路：

更換左排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

位于發動機上的 CENSE™

位于駕駛室的 3 針 Deutsch 接頭要使用零件號為 3824811 的測試導線。

斷開 3 針 Deutsch OEM 接頭。

將 CENSE™ 右排導線線束互連接頭從 CENSE™ 左排導線線束接頭上斷開。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 發送

測量 3 針 Deutsch 接頭的觸針 A 與發動機缸體接地之間的電阻。萬用表必須顯示為開路（100 千歐或更高）。如果電路不是開路：

更換左排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接收

測量 3 針 Deutsch 接頭的觸針 B 與發動機缸體接地之間的電阻。萬用表必須顯示為開路（100 千歐或更高）。如果電路不是開路：

更換左排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

RS232 接地

測量 3 針 Deutsch 接頭的觸針 C 與發動機缸體接地之間的電阻。萬用表必須顯示為開路（100 千歐或更高）。如果電路不是開路：

更換左排導線線束。參考步驟 019-043。





SMALL | MEDIUM | LARGE

Previous前一個   Next下一個
