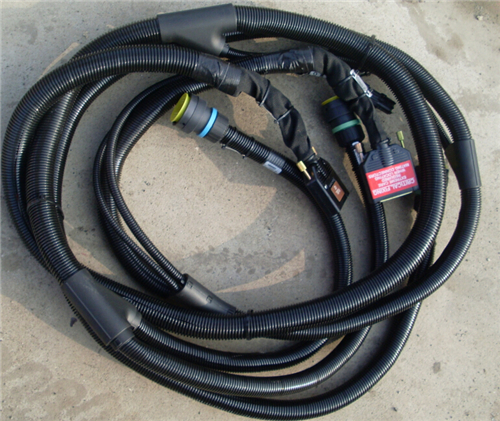

康明斯QSK78發動機控制導線線束

康明斯QSK78發動機控制導線線束供應商，康明斯QSK78發動機控制導線線束技術價格規格咨詢服務，康明斯QSK78發動機控制導線線束零配件供應，康明斯QSK78發動機控制導線線束售后服務中心，康明斯QSK78發動機控制導線線束，康明斯QSK78發動機控制導線線束詳細的技術參數，
產品咨詢

詳細描述

QuickServe Online

康明斯QSK78發動機控制導線線束

目錄

概述



拆卸



檢查能否繼續使用



安裝






概述

TOC

注: 左排導線線束和右排導線線束是密封裝置。如果檢測到線束內有內部錯誤，必須將其更換。

 QSK78  系列發動機使用兩條獨立的導線線束。

右排導線線束。



SMALL | MEDIUM | LARGE

Next下一個

左排線束。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個




拆卸

TOC

右排導線線束

從右排導線線束上拆下 CENSE™ ECM，參考步驟 019-031。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從支架上拆下右排導線線束接地導線。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從右排導線線束互連接頭上斷開 47 針左排導線線束接頭。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從右排導線線束上斷開三個右排排氣溫度傳感器接頭。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

斷開下列傳感器：

右排中間進氣歧管溫度傳感器 前置機油濾清器壓力傳感器 濾清器后機油壓力傳感器 右排前進氣歧管溫度傳感器 中冷器前壓力傳感器 右排中間進氣歧管壓力傳感器 右排后進氣歧管溫度傳感器

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下固定中冷器前壓力傳感器導線的螺栓和 P 形夾。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從凸輪隨動件蓋上拆下螺栓和 p 形夾。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

斷開熱電偶放大器上的 12 針接頭。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下右排導線線束螺栓。

拆下右排導線線束。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

左排導線線束

從右排導線線束互連接頭上斷開 47 針左排導線線束接頭。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

斷開左排導線線束上的所有 OEM 接頭。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從通信線束上斷開 3 針 Deutsch J1939 數據通信接口。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從  QSK78  指示燈接頭上斷開報警指示燈接頭。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從左排導線線束上斷開三個左排排氣溫度傳感器接頭。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

斷開下列傳感器：

左排中間進氣歧管溫度傳感器 左排后進氣歧管溫度傳感器 機油溫度傳感器 左排后渦輪增壓器壓縮機進口溫度傳感器 中冷器后壓力傳感器 主油道機油壓力傳感器 轉速傳感器 模擬機油油位傳感器 燃油溫度傳感器 正時壓力傳感器 燃油油軌壓力傳感器 大氣 / 環境空氣壓力傳感器 左排中間進氣歧管壓力傳感器 下竄氣壓力傳感器 左排后進氣歧管壓力傳感器 冷卻液液位傳感器 燃油泵壓力傳感器 冷卻液壓力傳感器 冷卻液溫度傳感器

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從支架上斷開左排導線線束接地導線。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下將導線固定到 Centinel ™ 執行器 支架的 P 形夾上的螺栓。

從 Centinel™ 系統上斷開左排導線線束。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下固定 Rockford ™ 離合器和冷卻液溫度導線的 P 形夾上的螺栓。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下位于節溫器殼體旁邊，固定 Rockford™ 離合器導線的 P 形夾上的螺栓。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從 CM500 ECM 上拆下兩顆螺栓 (1) 并斷開左排導線線束。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從 ECVA 鑄件上拆下 CM500 ECM。參考《QSK 燃油系統，QSK19、QSK45、QSK60 和  QSK78 系列發動機故障診斷及排除手冊》（公告號為 3666113）。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下螺母并斷開兩個燃油切斷閥 (1) 端子接頭 。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

從 ECVA 上斷開左排導線線束。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下螺栓和左排導線線束布置塊。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下螺栓和左排導線線束接頭塊。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

拆下左排導線線束螺栓。

拆下左排導線線束。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個




檢查能否繼續使用

TOC

左排導線線束和右排導線線束是密封裝置。如果檢測到線束內有內部錯誤，必須將其更換。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

檢查接頭和觸針。參考步驟 019-361。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個




安裝

TOC

 注意

僅使用康明斯推薦的 DS-ES 潤滑劑（零件號 3822934）。在接頭內的其他潤滑劑，如潤滑油或潤滑脂，會導致 ECM 損壞、發動機性能降低或接頭過早磨損。

在接頭端子上涂一薄層潤滑劑。安裝前，用潤滑劑填滿整個接頭腔內。

潤滑所有線束接頭。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

右排導線線束

安裝右排導線線束。

擰緊 12 顆螺栓。

扭矩值:  45  n.m  [33 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將 12 針接頭連接到熱電偶放大器。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

連接下列傳感器：

右排中間進氣歧管溫度傳感器 前置機油濾清器壓力傳感器 濾清器后機油壓力傳感器 右排前進氣歧管溫度傳感器 中冷器前壓力傳感器 右排中間進氣歧管壓力傳感器 右排后進氣歧管溫度傳感器

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

用 p 形夾將導線連接到凸輪隨動件蓋上。

扭矩值:  45  n.m  [33 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

連接中冷器前壓力傳感器導線。

扭矩值:  45  n.m  [33 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將三個右排排氣溫度傳感器接頭連接到右排導線線束上。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將 47 針右排導線線束互連接頭連接到左排導線線束接頭上。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將導線線束接地導線連接到支架上。

扭矩值:  9.5  n.m  [84 in-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

安裝 CENSE™ ECM。參考步驟 019-031。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

左排導線線束

安裝左排導線線束。

擰緊 12 顆螺栓。

扭矩值:  45  n.m  [33 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

安裝左排導線線束布置塊。

擰緊螺栓。

扭矩值:  45  n.m  [33 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

安裝左排導線線束接頭塊。

擰緊螺栓。

扭矩值:  45  n.m  [33 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將左排導線線束連接到 ECVA 上。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

連接兩個切斷閥端子接頭。

擰緊螺母。

扭矩值:  5.5  n.m  [49 in-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將 CM500 ECM 安裝到 ECVA 鑄件上。參考《QSK 燃油系統，QSK19、QSK45、QSK60 和 QSK78  系列發動機故障診斷及排除手冊》（公告號為 3666113）。



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將左排導線線束連接到 CM500 ECM 上。

擰緊這兩顆螺栓（1）。

扭矩值:  2.75  n.m  [25 in-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

連接下列傳感器：

左排中間進氣歧管溫度傳感器 左排后進氣歧管溫度傳感器 機油溫度傳感器 左排后渦輪增壓器壓縮機進口溫度傳感器 中冷器后壓力傳感器 主油道機油壓力傳感器 轉速傳感器 模擬機油油位傳感器 燃油溫度傳感器 正時壓力傳感器 燃油油軌壓力傳感器 大氣 / 環境空氣壓力傳感器 左排中間進氣歧管壓力傳感器 下竄氣壓力傳感器 左排后進氣歧管壓力傳感器 冷卻液液位傳感器 燃油泵壓力傳感器 冷卻液壓力傳感器 冷卻液溫度傳感器

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

安裝位于節溫器殼體旁邊，固定 Rockford™ 離合器 的 P 形夾。

擰緊螺栓。

扭矩值:  45  n.m  [33 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

安裝固定 Rockford™ 離合器和冷卻液溫度導線的 P 形夾。

擰緊螺栓。

扭矩值:  45  n.m  [33 ft-lb]

<, /TD>



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將左排導線線束連接到 Centinel™ 系統上。

安裝將導線固定到 Centinel™ 執行器支架上的 P 形夾。

擰緊螺栓。

扭矩值:  45  n.m  [33 ft-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將左排導線線束接地導線連接到支架上。

擰緊螺栓。

扭矩值:  9.5  n.m  [84 in-lb]



SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將三個左排排氣溫度傳感器接頭連接到左排導線線束上。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將報警指示燈接頭連接到  QSK78  指示燈接頭上。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將 3 針 Deutsch J1939 數據通信接口連接到通信線束上。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將所有 OEM 接頭連接到左排導線線束上。

SMALL | MEDIUM | LARGE

Previous前一個   Next下一個

將 47 針右排導線線束互連連接到左排導線線束接頭上。

SMALL | MEDIUM | LARGE

Previous前一個

019-043
