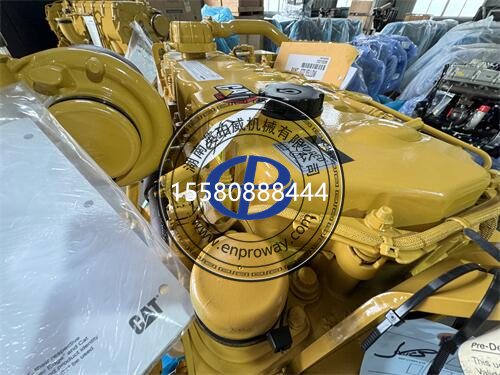

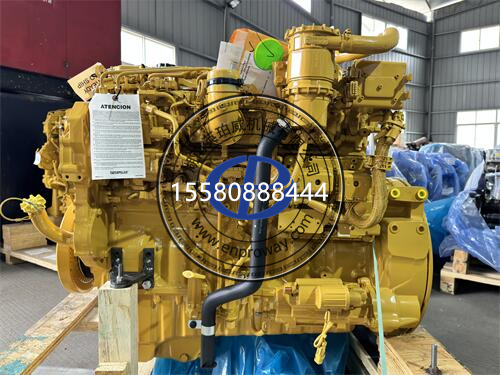

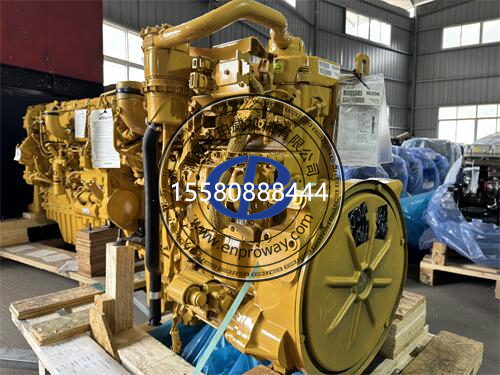

一、ECM核心控制邏輯與系統架構
ECM功能層級劃分
基礎控制層：
燃油噴射控制（軌壓閉環調節精度±2%，噴油正時控制精度±0.5°CA）
渦輪增壓管理（增壓壓力目標值與實際值偏差≤5kPa）
傳感器信號處理（曲軸/凸輪軸信號同步誤差≤1°）
智能優化層：
動態扭矩補償（海拔＞2000米時自動調整噴油量，功率損失≤3%）
自適應學習（累計運行100小時后更新噴油器流量補償值）
安全防護層：
多重冗余保護（主/輔轉速傳感器失效時仍可跛行）
超限保護（軌壓＞2200bar時觸發泄壓閥，響應時間＜5ms）
ECM硬件架構
核心組件：
32位微處理器（工作溫度-40℃至125℃，主頻100MHz）
高速CAN總線接口（波特率500kbps，支持J1939協議）
多路驅動模塊（單通道驅動電流15A，短路保護響應時間＜1ms）
電源管理：
寬電壓輸入（9-32V），紋波抑制≤200mV
備用電源（超級電容支持?jǐn)嚯姾髷?shù)據保存＞10分鐘）
軟件校準體系
基礎參數配置：
功率模式切換（經濟/標準/重載模式，響應時間＜200ms）
發動機保護閾值（機油壓力＜0.8bar時觸發降功率）
高級標定功能：
尿素噴射策略（NOx轉化效率≥85%，氨泄漏量≤5ppm）
后處理再生控制（DPF壓差＞15kPa時自動啟動再生）

二、ECM故障診斷流程與技術標準
（一）系統級診斷準備
工具與設備要求
核心工具：
卡特彼勒ET診斷儀（版本≥V4.20，支持遠程固件升級）
高精度示波器（帶寬≥200MHz，采樣率≥1GS/s）
電源質量分析儀（紋波測量精度±1%）
安全規范：
操作前斷開蓄電池負極，使用ET執行ECM放電程序（殘留電壓＜1V）
靜電防護（ESD等級≥±15kV，使用離子風機中和工作臺）
初步檢查清單
電源系統：
蓄電池電壓（啟動時≥10.5V，充電電壓13.8-14.4V）
主繼電器觸點壓降（閉合時≤50mV，斷開時＞100MΩ）
通信系統：
CAN總線終端電阻（120Ω±5%，使用萬用表測量）
信號波形（CAN_H/CAN_L差分電壓2.5V±0.2V，上升沿時間＜100ns）
（二）ECM專項診斷步驟
電源與接地區系統檢測
供電電壓驗證：
①使用電源質量分析儀測量ECM供電引腳（CAT3822001型ECM引腳定義：電源+為P1-1，電源-為P1-2）
靜態電壓：12.5-13.5V（12V系統），24.5-25.5V（24V系統）
動態波動：?jiǎn)?dòng)瞬間壓降≤1.5V，負載突變時波動≤0.5V
接地區系統測試：
①測量ECM接地區引腳與發動機機體間電阻（≤0.1Ω）
重點檢查發動機缸體至車架接地區線（截面積≥16mm²，螺栓扭矩25±2N・m）
傳感器信號完整性驗證
曲軸位置傳感器（CPS）：
①使用示波器檢測信號波形（標準方波幅值≥4.5V，占空比45-55%）
信號干擾測試：加載100MHz射頻干擾時，幅值衰減應＜5%
燃油壓力傳感器（FPS）：
①執行壓力階躍響應測試（軌壓從500bar升至1800bar，響應時間＜20ms）
精度驗證：使用0-2500bar標準壓力源，偏差≤±1%FS
執行器驅動能力測試
噴油器驅動模塊：
①測量驅動電壓波形（標準矩形波幅值110-130V，脈寬2-5ms）
帶載測試：連接等效1.2Ω負載，驅動電流上升時間＜100μs
計量單元（SCV）：
①執行占空比響應測試（0-100%占空比變化，流量調節線性度＞98%）
泄漏測試：斷電狀態下，高壓油路壓力下降速率≤5bar/min
（三）軟件系統深度診斷
故障代碼解析
典型故障代碼處理：
故障代碼 故障描述 診斷要點 處理方案
P0606 ECM內部處理器故障 檢查晶振頻率（標準24MHz±1%）、RAM讀寫測試（錯誤率＜1e-6） 更換ECM后執行編程匹配（需工廠密碼）
P0193 燃油壓力傳感器信號異常 檢查傳感器供電（5V±0.1V）、信號噪聲（有效值＜50mV） 清潔探頭、重新校準或更換傳感器（型號26540101）
U0100 CAN總線通信中斷 檢查終端電阻（120Ω±5%）、信號幅值（差分電壓2.5V±0.2V） 修復線束斷路或更換ECM通信模塊
數據流分析策略
關鍵參數監控：
軌壓實際值與目標值偏差（怠速≤±20bar，全負荷≤±50bar）
噴油器驅動電流（標準12-14A，波動≤±0.5A）
增壓壓力修正系數（標準0.95-1.05，超差時檢查MAP傳感器）
異常數據追溯：
①使用ET診斷儀記錄故障前后10秒數據流（采樣率≥100Hz）
典型案例：某工地區設備出現功率驟降，通過數據流發現共軌壓力在負載增加時下降150bar，最終定位為計量單元卡滯
軟件校準與編程
基礎參數設置：
①輸入發動機序列號（位于飛輪殼左側），自動加載原廠標定文件
功率模式切換：經濟模式（燃油消耗降低8%）、重載模式（扭矩提升12%）
高級功能激活：
①尿素噴射量自適應學習（需在NOx傳感器正常工作后執行）
后處理再生參數調整（DPF溫度＞600℃時強制終止再生）

三、極端工況ECM防護與維護
高溫環境（＞40℃）強化措施
硬件防護：
為ECM加裝隔熱罩（溫度降低15-20℃，材料導熱系數＜0.1W/m・K）
更換耐高溫型電容（耐溫150℃，型號AVXTPS系列）
軟件優化：
提高散熱風扇啟動閾值（冷卻液溫度＞95℃時全速運轉）
調整噴油正時（推遲2°CA，降低燃燒溫度）
多塵環境（含塵量＞500mg/m³）維護
物理防護：
為ECM進氣口加裝二級過濾（過濾精度5μm，壓降＜0.5kPa）
定期清潔電路板（每500小時，使用干燥氮?dú)獯祾撸?BR>電路保護：
檢查接插件鍍金層厚度（≥0.05μm，氧化時更換插頭）
增加防潮涂層（使用3M2228電工膠帶包裹線束接口）
低溫環境（＜-10℃）啟動優化
硬件升級：
更換低溫型ECM（工作溫度-40℃至125℃，型號3822001-10）
加裝ECM伴熱帶（功率50W，啟動前預熱至20℃）
軟件策略：
提高冷啟動噴油量（環境溫度＜0℃時增加15%）
優化預熱塞控制（預加熱時間延長至30秒）
四、ECM維修與更換標準
不可修復性故障
硬件損壞：
處理器核心電壓異常（3.3V±5%偏差）
驅動模塊短路（輸出引腳對地區電阻＜1Ω）
軟件失效：
程序存儲器校驗和錯誤（需工廠重新燒錄）
標定數據丟失（無法通過ET診斷儀讀取）
更換操作規范
拆卸流程：
①斷開蓄電池負極，等待10分鐘使ECM完全放電
②記錄所有可編程參數（如功率限制、怠速設定）
③拆卸ECM固定螺栓（扭矩8-10N・m），小心拔出插頭（注意防呆結構）
安裝要求：
①檢查安裝支架平面度（≤0.1mm/m），涂抹導熱硅脂（厚度0.1-0.2mm）
②插頭鎖扣必須完全卡入，使用萬用表檢查引腳接觸電阻（≤50mΩ）
編程與匹配
基礎匹配：
①輸入發動機型號、序列號、排放等級等信息
同步變速箱參數（速比、換擋邏輯）
高級匹配：
①執行噴油器流量學習（需ET診斷儀連接至專用接口）
自適應學習參數重置（累計運行10小時后完成）

五、長沙地區實操建議
本地區化服務支持
緊急響應：聯系湖南英珀威機械（中意一路967號），提供ECM現貨更換服務（如3822001型ECM庫存充足）
遠程診斷：通過ET診斷儀建立VPN連接，實時分析數據流（重點排查高溫高濕環境下的接地區電阻）
環境適配維護
雨季防護：
①每季度檢查ECM接插件防水性能（IP67等級），涂抹硅脂防腐蝕
重點檢查線束穿過防火墻處的密封（使用3M5200密封膠）
高溫工況：
①每200小時清潔ECM散熱格柵（使用壓縮空氣反向吹掃）
檢查散熱風扇轉速（怠速時800rpm，高速時2800rpm）
六、原廠工具與配件標準
工具名稱 型號 功能說明
電子技術員（ET） ET-200 讀取/清除故障碼、執行ECM編程、監測實時數據流（如軌壓、噴油脈寬）
電源質量分析儀 Fluke435II 測量ECM供電電壓波動、紋波（精度±0.1%）
示波器 KeysightDSOX1204G 分析傳感器信號波形（帶寬200MHz，采樣率1GS/s）
高精度壓力源 DruckDPI620 校準燃油壓力傳感器（精度±0.05%FS）
關鍵部件 原廠型號 更換標準
ECM 3822001 處理器核心電壓異常、驅動模塊短路、程序存儲器校驗和錯誤
噴油器驅動模塊 21244717 驅動電壓波形畸變、帶載能力下降＞10%
CAN總線通信模塊 8-97333407-5 通信中斷、信號幅值異常（差分電壓＜2.0V）
結語：數據驅動的ECM全生命周期管理
卡特彼勒C9.3柴油機ECM的故障排查需遵循“硬件診斷與軟件分析并重、環境適配與規范操作結合”的原則。通過建立ECM健康檔案（記錄每次檢測的供電電壓、通信質量、標定參數），可有效提升排查效率，將平均修復時間控制在4-6小時內（復雜電路故障除外）。始終牢記：ECM是共軌系統的大腦，精準的數據流分析和原廠工具的規范使用是保障其可靠性的核心。在長沙等潮濕高溫地區，需特別關注接插件防水和散熱系統維護，建議每季度進行一次全面的ECM健康檢查，確保設備在嚴苛環境下穩定運行。
