卡特 3406 發動機的 “心臟”—— 曲軸​
在工程機械、船舶動力以及發電機組等眾多領域，卡特 3406 發動機可謂聲名遠揚。自問世以來，它憑借強大的動力輸出、出色的可靠性和耐用性，成為了眾多重型設備的首選動力源 ，廣泛應用于大型挖掘機、推土機、卡車以及船舶等設備上，為各種復雜艱巨的工程任務提供穩定而強勁的動力支持。​
而在卡特 3406 發動機的復雜構造中，曲軸無疑是最為關鍵的部件之一，堪稱發動機的 “心臟”。這一重要組件承載著將活塞的往復直線運動精準轉化為旋轉運動的核心使命，是發動機實現能量轉換和動力輸出的關鍵環節。可以毫不夸張地區說，曲軸性能的優劣，直接關乎卡特 3406 發動機的整體性能表現，進而影響到搭載該發動機設備的工作效率與可靠性。​

曲軸的工作原理大揭秘​
往復到旋轉的神奇轉換​
卡特 3406 發動機采用四沖程工作循環，即進氣沖程、壓縮沖程、做功沖程和排氣沖程 。在這個循環中，活塞在氣缸內做往復直線運動，而曲軸則巧妙地區將這種往復運動轉化為旋轉運動。​
當發動機處于進氣沖程時，活塞下行，進氣門打開，可燃混合氣被吸入氣缸。此時，活塞的運動通過連桿傳遞給曲軸，使曲軸開始旋轉。在壓縮沖程，進氣門和排氣門都關閉，活塞上行，將可燃混合氣壓縮，為后續的燃燒爆發積蓄能量。這一過程中，連桿推動曲軸繼續旋轉，曲軸的旋轉角度和活塞的位置緊密相關。​
到了做功沖程，火花塞點燃可燃混合氣，燃燒產生的高溫高壓氣體推動活塞下行，這是發動機產生動力的關鍵階段。強大的推力通過連桿作用在曲軸上，使曲軸獲得更大的旋轉動力。活塞的下行帶動連桿繞著曲軸的連桿軸頸做圓周運動，從而將活塞的直線運動轉化為曲軸的連續旋轉運動。而在排氣沖程，排氣門打開，活塞上行，將燃燒后的廢氣排出氣缸。同樣，這一過程中曲軸的旋轉帶動活塞完成排氣動作 。​
如此周而復始，活塞在氣缸內不斷地區進行往復運動，曲軸則持續地區將其轉化為穩定的旋轉運動，為發動機的持續運轉提供了基礎。​
力的傳遞與轉化​
在卡特 3406 發動機的工作過程中，連桿起著連接活塞和曲軸的重要橋梁作用。活塞在氣缸內受到氣體壓力和慣性力的作用，這些力通過連桿傳遞到曲軸上。連桿的一端與活塞相連，另一端則與曲軸的連桿軸頸相連。當活塞在做功沖程中受到高溫高壓氣體的推動而下行時，會對連桿產生一個巨大的推力 。連桿將這個推力傳遞給曲軸的連桿軸頸，使曲軸圍繞其中心線做旋轉運動。​
曲軸在承受連桿傳來的力后，會將其轉化為轉矩輸出。轉矩是使物體發生轉動的一種力矩，曲軸通過輸出轉矩，帶動發動機的其他附件，如發電機、水泵、風扇等工作 。以發電機為例，曲軸的旋轉運動通過皮帶或齒輪等傳動裝置傳遞給發電機的轉子，使轉子在磁場中旋轉，從而產生電能，為設備的各種電氣系統提供電力支持。水泵則在曲軸的帶動下，將冷卻液循環輸送到發動機的各個部位，以確保發動機在合適的溫度范圍內工作，防止發動機因過熱而損壞。風扇也是在曲軸的驅動下高速旋轉，產生強大的氣流，對散熱器進行散熱，進一步輔助發動機的冷卻系統工作。​
可以說，曲軸就像是發動機的 “動力樞紐”，它不僅實現了往復運動到旋轉運動的轉換，更將活塞傳來的力轉化為有效的轉矩，驅動著整個發動機系統的協同運作，是發動機能夠穩定、高效工作的核心所在。​

卡特 3406 發動機曲軸的獨特設計與構造​
結構剖析​

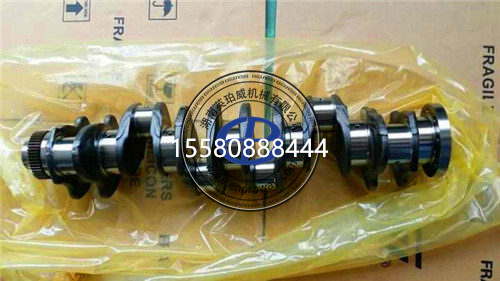

卡特 3406 發動機作為一款六缸直列發動機，其曲軸的設計與構造充分展現了卓越的工程智慧。從整體結構來看，它主要由主軸頸、連桿軸頸、曲柄、平衡塊、前端和后端等關鍵部分組成 ，各部分緊密協作，共同確保曲軸的穩定運轉和高效性能。​
其中，主軸頸是曲軸的支承核心，通過主軸承穩穩地區支承在曲軸箱的主軸承座中。卡特 3406 發動機曲軸采用全支承設計，即主軸頸數比氣缸數目多一個，達到七個主軸頸 。這種設計極大地區增強了曲軸的強度和剛度，就像為一座堅固的橋梁增加了更多穩固的橋墩，使得曲軸在承受巨大的載荷時依然能夠保持穩定，不易發生變形。同時，全支承設計還能有效減輕主軸承的載荷，延長主軸承的使用壽命，減少磨損，從而保證發動機的長期可靠運行 。​

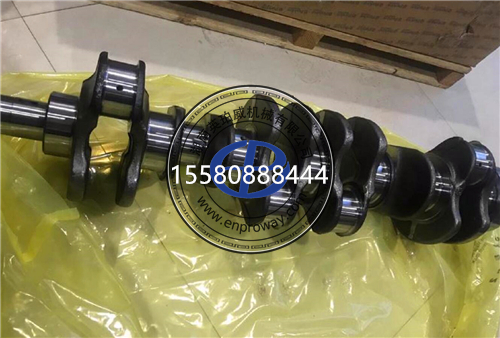

連桿軸頸則是曲軸與連桿的連接關鍵部位，直列六缸的卡特 3406 發動機擁有六個連桿軸頸，與氣缸數相等。這些連桿軸頸通過曲柄與主軸頸巧妙相連，連接處采用精心設計的圓弧過渡 。這種設計絕非偶然，它能夠極大地區減少應力集中現象。就好比在河流的轉彎處，將直角改成平滑的彎道，水流就能更順暢地區通過，減少對河岸的沖擊。同樣，在曲軸的連接處采用圓弧過渡，能夠讓力的傳遞更加平穩，避免因應力集中而導致的零件損壞，提高曲軸的可靠性和耐久性 。​
曲柄作為主軸頸和連桿軸頸的連接部分，其斷面設計為橢圓形。這種獨特的形狀設計有著重要的意義，橢圓形斷面在保證足夠強度的同時，還能有效減輕曲軸的重量，就像在建造飛機時，采用輕質高強度的材料，既能保證飛機的結構強度，又能減輕飛機的重量，提高飛行性能。此外，為了平衡發動機在運轉過程中產生的慣性力，曲柄處鑄有（或緊固有）平衡重塊 。這些平衡重塊就像是一個個精準的 “平衡大師”，能夠平衡發動機不平衡的離心力矩，有時還能平衡一部分往復慣性力，從而使曲軸旋轉更加平穩，減少發動機的振動和噪聲，提高發動機的舒適性和工作效率 。​

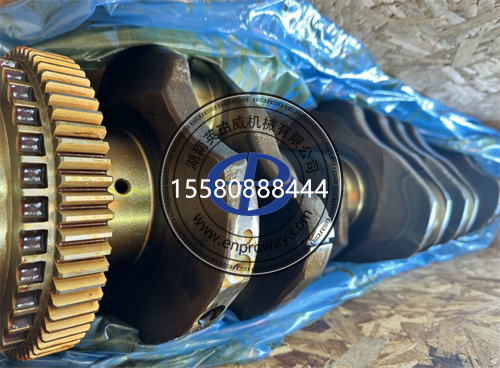

曲軸的前端裝有正時齒輪、驅動風扇和水泵的皮帶輪以及起動爪等重要部件。正時齒輪負責精確控制發動機的配氣和點火時間，確保發動機的各個工作沖程能夠有序進行，就像樂隊的指揮，掌控著整個演奏的節奏。皮帶輪則通過皮帶與風扇和水泵相連，將曲軸的旋轉運動傳遞給風扇和水泵，使風扇能夠產生強大的氣流為發動機散熱，水泵能夠將冷卻液循環輸送到發動機的各個部位，保證發動機在合適的溫度范圍內工作 。起動爪則用于啟動發動機，是發動機啟動的關鍵部件之一。為了防止機油沿曲軸軸頸外漏，在曲軸前端還裝有一個甩油盤，在齒輪室蓋上裝有油封，就像給發動機的潤滑系統加上了一道堅固的防線，確保機油能夠在發動機內部正常循環，為各個運動部件提供良好的潤滑 。​
曲軸的后端主要用來安裝飛輪，飛輪就像是一個巨大的 “能量儲存器”，它儲存著發動機運轉時產生的能量，利用自身的轉動慣性，使曲軸在四個沖程中連續而均勻地區運轉，保證發動機輸出的動力平穩。在后軸頸與飛輪凸緣之間制成檔油凸緣與回油螺紋，這一巧妙的設計能夠有效阻止機油向后竄漏，進一步保障發動機潤滑系統的正常工作 。​
材料與工藝​
卡特 3406 發動機曲軸在材料選擇和制造工藝上都達到了極高的水準。制造曲軸所選用的材料通常為優質的合金鋼，如中碳鋼或中碳合金鋼，并加入適量的合金元素，如鉻（Cr）、鎳（Ni）、鉬（Mo）等 。這些合金元素的加入就像是給材料注入了強大的 “能量”，顯著提升了材料的綜合性能。鉻元素能夠增強材料的硬度和耐磨性，使曲軸在長期的高速運轉和摩擦過程中依然能夠保持良好的表面質量；鎳元素則能提高材料的韌性和強度，讓曲軸能夠承受更大的載荷而不易斷裂；鉬元素還能改善材料的耐熱性和耐腐蝕性，確保曲軸在高溫、高壓以及復雜的化學環境下都能穩定工作 。​
在制造工藝方面，卡特 3406 發動機曲軸采用了先進的鍛造工藝。鍛造是一種利用鍛壓機械對金屬坯料施加壓力，使其產生塑性變形以獲得具有一定機械性能、一定形狀和尺寸鍛件的加工方法 。與其他制造工藝相比，鍛造工藝具有諸多優勢。首先，鍛造能夠使金屬材料的內部組織更加致密，就像將松散的沙子壓實成堅固的石塊，大大提高了材料的強度和韌性。其次，鍛造過程中金屬的流線分布更加合理，能夠有效提高曲軸的疲勞強度 。在發動機的工作過程中，曲軸承受著周期性的交變載荷，疲勞強度的提高意味著曲軸能夠在長時間的工作中不易發生疲勞斷裂，從而提高了發動機的可靠性和使用壽命 。​
鍛造完成后，曲軸還需要經過一系列精密的機械加工工序，如車削、磨削、鉆孔等，以達到精確的尺寸精度和表面粗糙度要求 。這些加工工序就像是一場精細的 “雕刻”，每一個步驟都需要高度的精準和耐心，確保曲軸的各個部位能夠完美配合，實現高效的動力傳遞。例如，主軸頸和連桿軸頸的表面粗糙度要求極高，通常需要達到 Ra0.4 - Ra0.8μm ，這樣的高精度表面能夠有效減少摩擦和磨損，提高曲軸的工作效率和使用壽命。同時，為了進一步提高曲軸的耐磨性和疲勞強度，還會對其進行表面淬火、氮化等熱處理工藝 。表面淬火能夠使曲軸表面形成一層硬度高、耐磨性好的硬化層，就像給曲軸穿上了一層堅固的 “鎧甲”；氮化處理則能在曲軸表面形成一層氮化層，提高曲軸的耐腐蝕性和疲勞強度，進一步增強曲軸的性能 。​
卡特 3406 發動機曲軸在設計、材料和工藝上的精心打造，使其具備了卓越的性能和可靠性，能夠在各種嚴苛的工況下穩定運行，為卡特 3406 發動機的強大動力輸出提供了堅實的保障。​

常見故障與解決之道​
故障現象及原因深度分析​
卡特 3406 發動機曲軸在長期的使用過程中，可能會遭遇多種故障，這些故障不僅影響發動機的性能，甚至可能導致發動機停機，影響設備的正常運行。​
軸頸磨損是曲軸較為常見的故障之一 。在發動機工作時，曲軸軸頸表面要承受很大壓力和很高的滑動摩擦速度，而且軸頸散熱效果較差，這使得各軸頸表面極易遭受磨料磨損 。主軸頸與連桿軸頸的徑向磨損主要呈橢圓形，且其最大磨損部位相互對應，即各主軸頸的最大磨損處靠近連桿軸頸一側，而連桿軸頸的最大磨損處也是靠近主軸頸一側。曲軸軸頸沿軸向還會出現錐形磨損 。造成這種磨損的原因是多方面的，作用于軸頸上的力沿圓周方向分布不均勻是導致軸頸橢圓形磨損的主要原因。在發動機工作時，連桿軸頸所受的綜合作用力始終作用在連桿軸頸的內側，方向沿曲軸半徑向外，這就造成連桿軸頸內側磨損最大，從而形成橢圓形 。而連桿軸頸產生錐形磨損則是因為通向連桿軸頸的油道是傾斜的，當曲軸回轉時，在離心力的作用下，潤滑油中的機械雜質偏積在連桿軸頸的一側，加速了該側軸頸的磨損，進而使連桿軸頸的磨損呈錐形 。此外，連桿彎曲、氣缸中心線與曲軸中心線不垂直等原因，也會使軸頸沿軸向受力不均，導致磨損偏斜 。​
曲軸變形也是不容忽視的故障。發動機在工作過程中，曲軸可能會因為受到過大的沖擊負荷而發生變形，比如重載荷時起步過猛、超速運轉或飛車時制動措施過分猛烈等情況 。另外，發動機長時間超負荷運轉，曲軸持續承受過大的載荷，也會導致其變形 。發動機潤滑不良，曲軸和連桿軸承之間的摩擦增加，同樣會引起曲軸磨損和變形 。還有，發動機溫度過高，曲軸受熱膨脹，也有可能導致變形 。曲軸制造質量問題，如材質不均勻、加工精度不高等，也是造成曲軸變形的原因之一 。曲軸變形會導致活塞與氣缸之間的間隙增大，降低發動機的功率，還會使發動機運轉不平衡，產生抖動，噪音增大，嚴重時甚至可能導致發動機無法正常工作 。​
曲軸斷裂是最為嚴重的故障，一旦發生，發動機將徹底停止運轉 。斷裂部位常見于曲軸軸頸兩相鄰圓角交接的曲柄臂處、連桿軸頸過油孔沿 45° 角處等 。造成曲軸斷裂的原因較為復雜，曲軸的材質不佳、制造有缺陷是其中之一 。發動機長時間高速運轉，曲軸承受的載荷過大，容易發生疲勞斷裂 。發動機缺水或機油不足，導致曲軸潤滑不良，磨損加劇，最終也可能引發斷裂 。曲軸安裝不當，或者曲軸軸承間隙過大，導致曲軸在工作中晃動，也容易造成斷裂 。此外，發動機發生爆震或敲缸等故障，曲軸受到沖擊載荷，以及駕駛員操作不當，比如頻繁急加速、急剎車、超載等，都會增加曲軸斷裂的風險 。​
實用解決方法​
針對不同的曲軸故障，需要采取相應的解決方法。​
當曲軸出現軸頸磨損時，如果磨損程度較輕，軸頸直徑在 80mm 以下，圓度及圓柱度誤差超過 0.025mm；或軸頸直徑在 80mm 以上，圓度及圓柱度誤差超過 0.040mm ，可以對曲軸進行磨削修復 。磨削通常在專用的曲軸磨床上進行，在磨削過程中，不僅要保證軸頸表面尺寸精度和表面粗糙度符合技術要求，還必須達到形位公差的要求，確保主軸頸和連桿軸頸各軸心線的同軸度及兩軸心線間的平行度，限制曲柄半徑誤差，并保證連桿軸頸相互位置夾角的精度 。由于連桿軸頸磨損不均勻，有偏心磨削法和同心磨削法兩種選擇 。同心磨削法能保持連桿軸頸的軸線位置不變，即曲柄半徑和分配角不變，柴油機曲軸磨削時常用此法，可保證壓縮比不變，但每次磨削量大 。偏心磨削法是按磨損后的連桿軸頸表面來定位磨削，磨削后軸頸的中心線位置和曲柄半徑均會發生變化，一般磨削后曲柄半徑大于原曲柄半徑，會使壓縮比增大，且各缸變化不均勻，還可能引起曲軸不平衡，造成運轉時的附加動載荷，因此在使用時要盡量減少曲柄半徑的增加量，保證同位連桿軸頸中心線的同軸度誤差不大于 0.10mm，以確保曲軸運轉中的平衡 。如果曲軸磨損嚴重，磨削法無法修復或效果較差，可采用等離子噴涂法 。噴涂前要先根據軸頸的磨損情況，在曲軸磨床上將其磨圓，直徑一般減少 0.50 - 1.00mm ，并用銅皮對所要噴涂軸頸的鄰近軸頸進行遮蔽保護，再用拉毛機對待涂表面進行拉毛處理 。噴涂時將曲軸卡在可旋轉的工作臺上，調整好噴槍與工件的距離（100mm 左右） ，選鎳包鋁（Ni/AL）為打底材料，耐磨合金鑄鐵（NT）與鎳包鋁的混合物為工作層材料，底層厚度一般為 0.20mm 左右，工作層厚度根據需要而定 。噴涂過程中要控制好所噴軸頸的溫度，一般在 150 - 170°C ，噴涂后的曲軸需放入 150 - 180°C 的烘箱內保溫 2h，并隨箱冷卻，以減少噴涂層與軸頸間的應力 。噴涂后還需檢查噴涂層與軸頸基體是否結合緊密，如不合格則需除掉重噴，合格后可對曲軸進行磨削加工，由于等離子噴涂層硬度較高，一般選用較軟的碳化錫砂輪進行磨削，磨削時進給量要小一些（0.05 - 0.10mm），以免擠裂涂層，磨削后還要用砂條對油道孔進行研磨，以免毛刺刮傷瓦片，經清洗后，將曲軸浸入 80 - 100°C 的潤滑油中煮 8 - 10h，待潤滑油充分滲入涂層后即可裝車使用 。​
對于曲軸變形故障，如果變形量較小，曲軸彎曲量小于 0.2mm 時，可借助磨削后消除 。當曲軸彎曲量超過 0.2mm 時，則必須采用壓力冷矯正 。具體操作是將曲軸兩端主軸頸用襯有銅墊的 V 型鐵支撐，置于壓力機上進行加壓矯直 。如果曲軸彎曲量介于 0.3 - 0.5mm 時，可采用冷作法矯正 。要是變形較大，則應采用熱矯正 。在進行矯正處理后，還需要對曲軸進行檢測，確保其各項參數符合要求 。​
一旦曲軸發生斷裂，通常情況下只能更換新的曲軸 。在更換曲軸時，要選擇質量可靠、符合原廠標準的配件 。安裝新曲軸時，務必嚴格按照操作規程進行，確保安裝正確，保證曲軸軸承間隙合適，避免出現安裝不當的情況 。同時，在更換曲軸后，還需要對發動機進行全面的調試和檢查，確保發動機能夠正常運行 。​
日常保養維護要點​
保養的重要性​
卡特 3406 發動機曲軸作為發動機的核心部件，長期在高負荷、高轉速的惡劣工況下運行，承受著巨大的機械應力和熱應力。因此，對其進行定期、科學的保養維護至關重要。通過有效的保養，可以及時發現并解決潛在問題，減少磨損、延長使用壽命，確保發動機始終保持良好的性能，降低設備故障率，提高工作效率，降低運營成本。​
保養方法與建議​
在機油的選擇上，務必嚴格按照卡特彼勒的規格要求，選用合適粘度等級和質量等級的機油。合適的機油就像是發動機的 “血液”，能夠在曲軸的各個運動部件之間形成良好的潤滑膜，有效減少摩擦和磨損 。例如，在高溫環境下，應選用粘度較高的機油，以保證在高溫時仍能提供足夠的潤滑；而在低溫環境下，則需使用低溫流動性好的機油，確保發動機能夠順利啟動。同時，要根據發動機的工作時間和使用環境，定期更換機油，一般來說，每工作一定小時數或達到一定里程數就應進行更換，具體可參考卡特彼勒的保養手冊 。機油濾清器也需一同更換，因為濾清器能夠過濾掉機油中的雜質和金屬碎屑，防止這些污染物進入曲軸等關鍵部件，從而保護發動機 。​
空氣濾清器的清潔與更換同樣不容忽視。空氣濾清器就像是發動機的 “口罩”，可以阻止空氣中的灰塵、沙粒等雜質進入發動機內部 。當空氣濾清器堵塞時，進入發動機的空氣量會減少，導致燃油燃燒不充分，不僅會降低發動機的功率，還會增加燃油消耗，同時，這些雜質還可能進入曲軸箱，加劇曲軸等部件的磨損 。因此，要定期檢查空氣濾清器，根據使用環境的灰塵程度，及時進行清潔或更換 。在灰塵較大的工作環境中，可能需要更頻繁地區進行維護 。​
燃油系統的保養重點在于燃油濾清器的定期更換 。燃油濾清器能夠過濾掉燃油中的水分、雜質和膠質等，防止它們對噴油嘴、油泵以及曲軸等部件造成損害 。如果燃油濾清器堵塞，會導致燃油供應不足，影響發動機的正常工作，甚至可能引發爆震等問題，對曲軸產生沖擊載荷 。建議按照卡特彼勒規定的保養周期更換燃油濾清器，同時，要使用清潔、符合標準的燃油，避免因燃油質量問題對發動機造成損害 。​
保持曲軸箱通風良好是保養曲軸的重要措施之一 。曲軸箱通風系統能夠將曲軸箱內的廢氣和水蒸氣排出，防止它們在曲軸箱內凝結，形成酸性物質，腐蝕曲軸等部件 。同時，良好的通風還能降低曲軸箱內的壓力，減少機油泄漏的風險 。要定期檢查曲軸箱通風裝置，如 PCV 閥（曲軸箱強制通風閥），確保其工作正常，及時清理閥周圍的污物，避免閥堵塞 。​
發動機的冷卻系統對于曲軸的正常工作也起著關鍵作用 。冷卻系統能夠控制發動機的工作溫度，防止發動機過熱 。如果發動機過熱，曲軸會因受熱膨脹而變形，導致其與其他部件的配合精度下降，增加磨損和故障的風險 。因此，要定期檢查冷卻液的液位和質量，確保冷卻液的冰點和沸點符合要求 。發現冷卻液渾濁、有異味或含有雜質時，應及時更換冷卻液 。同時，要檢查冷卻系統的水管、水管接頭、散熱器等部件，確保其密封良好，無泄漏 。​
在設備的日常使用過程中，要注意觀察發動機的運行狀態 。傾聽發動機的聲音，若出現異常的敲擊聲、抖動聲等，可能是曲軸存在故障的信號，應及時停機檢查 。關注發動機的功率輸出、燃油消耗等指標，若發現功率下降、燃油消耗增加等情況，也可能與曲軸的工作狀態有關 。此外，要避免發動機長時間在高負荷、超速等惡劣工況下運行，合理安排設備的工作時間和負荷，讓發動機得到適當的休息 。在啟動和停止發動機時，要按照操作規程進行，避免急啟動、急停車，減少對曲軸的沖擊 。​
總結與展望​
卡特 3406 發動機曲軸，作為發動機的核心部件，憑借其獨特的設計、優質的材料和先進的制造工藝，在眾多領域展現出強大的動力輸出和卓越的可靠性。從將活塞的往復運動巧妙轉化為旋轉運動，到在復雜工況下穩定運行，它的每一個設計細節和工作原理都蘊含著深厚的工程智慧 。​
然而，隨著科技的飛速發展和工業需求的不斷提升，發動機曲軸技術也在持續演進。未來，曲軸將朝著更高效、更輕量化、智能化的方向發展。在材料方面，高強度、輕量化的新型材料有望得到更廣泛的應用，進一步提升曲軸的性能，同時降低設備的整體重量，提高能源利用效率 。制造工藝也將不斷創新，數字化、智能化制造技術將使曲軸的生產更加精確、高效，產品質量更穩定 。​
在可持續發展的大背景下，環保理念也將融入曲軸的設計與制造中，減少生產過程中的能源消耗和環境污染將成為重要目標 。卡特 3406 發動機曲軸在過去的歲月里書寫了輝煌的篇章，而未來，它也必將在技術創新的浪潮中不斷進化，為更多領域的發展提供強大而可靠的動力支持，繼續在工業舞臺上綻放光彩 。​
