沃爾沃柴油機正時齒輪的嚙合間隙、軸向/徑向間隙的具體數值

2025-6-23 16:16:17

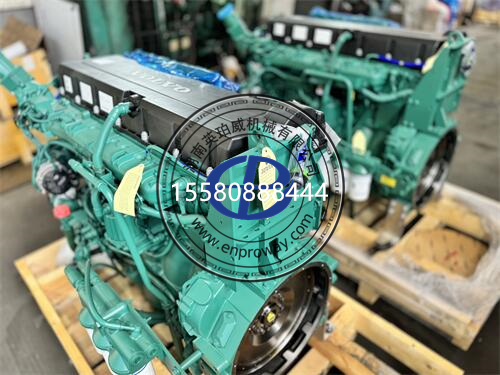

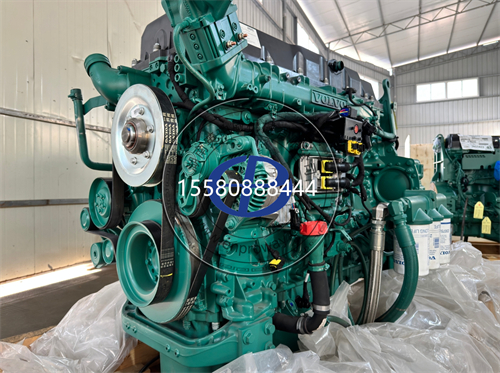

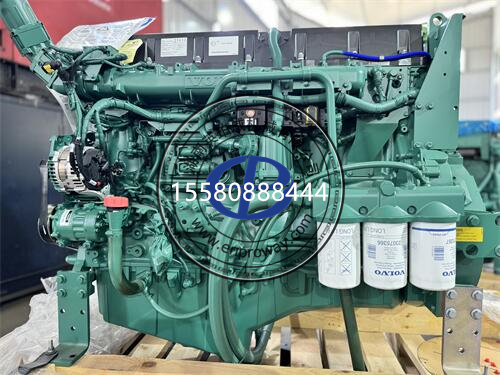

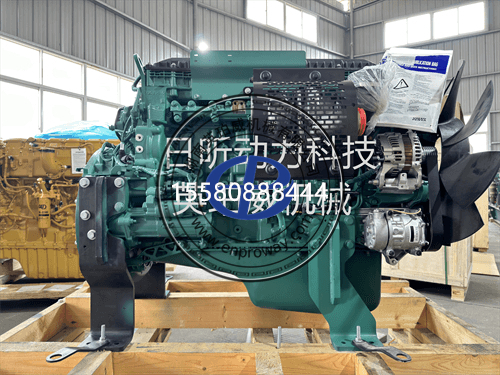

沃爾沃D13和D16柴油機正時齒輪的嚙合間隙、軸向/徑向間隙參數是確保發動機配氣與燃油噴射精度的核心指標,其具體數值因型號設計與制造工藝存在差異。以下結合官方技術資料與維修實踐,系統解析關鍵參數及檢測標準:


一、正時齒輪嚙合間隙標準值
正時齒輪的嚙合間隙(齒側間隙)是指齒輪副在非工作齒面間的最小間隙,直接影響傳動平穩性與噪聲水平。
(一)D13發動機
曲軸-凸輪軸齒輪嚙合間隙:
標準值:0.15-0.25mm(冷態)。
檢測方法:使用塞尺在齒輪圓周均勻選取4個點測量,最大值與最小值偏差應≤0.05mm。
更換標準:間隙>0.4mm或齒面出現剝落(面積>2mm²)時,需成套更換曲軸齒輪、凸輪軸齒輪及惰輪。
平衡軸齒輪嚙合間隙:
標準值:0.12-0.20mm(冷態)。
特殊要求:船用D13B機型需在熱態(80℃以上)復測,允許增加0.03-0.05mm以補償熱膨脹。
(二)D16發動機
主傳動齒輪嚙合間隙:
標準值:0.18-0.28mm(冷態)。
動態驗證:使用百分表固定齒輪軸,撬動齒輪測擺幅,擺幅>0.15mm提示軸承磨損或齒輪變形。
例外情況:D16MH船用機型因負載特性,允許冷態間隙上限放寬至0.30mm,但需同步檢查齒輪油膜厚度(應≥0.02mm)。


二、軸向與徑向間隙參數
(一)軸向間隙(齒輪軸端游隙)
曲軸齒輪軸向間隙:
標準值:0.08-0.18mm(D13)、0.10-0.20mm(D16)。
檢測方法:百分表抵在齒輪端面上,軸向撬動齒輪,指針波動范圍即為間隙值。
調整規則:通過增減止推墊片厚度實現(如D16使用1.5±0.05mm墊片),每0.1mm墊片可調整間隙約0.07mm。
凸輪軸齒輪軸向間隙:
標準值:0.05-0.15mm(D13)、0.06-0.16mm(D16)。
失效模式:間隙>0.25mm會導致凸輪軸竄動,引發氣門開啟時間偏差(可達±0.5°CA)。
(二)徑向間隙(齒輪軸頸與軸承配合)
曲軸齒輪軸頸徑向間隙:
標準值:0.03-0.08mm(D13)、0.04-0.09mm(D16)。
檢測工具:使用內徑百分表測量軸承孔直徑與軸頸直徑差值,超限(如D13>0.12mm)需更換軸承。
凸輪軸齒輪軸頸徑向間隙:
標準值:0.02-0.06mm(D13)、0.03-0.07mm(D16)。
特殊場景:高原地區(海拔>2000米)需控制間隙下限,避免因空氣稀薄導致潤滑不足。


三、關鍵影響因素與調整規則
(一)材料與熱處理工藝
齒輪材料:D13/D16正時齒輪采用20CrMnTi滲碳鋼,齒面硬度HRC58-62,芯部硬度HRC30-35。非原廠齒輪可能因材料強度不足(如硬度<HRC55)導致間隙異常擴大。
熱處理差異:滲碳層深度需≥0.8mm,否則齒面耐磨性下降,嚙合間隙年增長率可能超過0.02mm。
(二)潤滑系統狀態
齒輪油規格:必須使用SAE80W-90GL-5齒輪油,粘度指數≥170,閃點>200℃。劣質油會導致齒面磨損率增加3-5倍。
油道清潔度:齒輪室油道需每2000小時用專用清洗劑(如VolvoPenta11666041)沖洗,避免油泥堵塞影響散熱與潤滑。
(三)裝配工藝要求
齒輪安裝扭矩:
D13曲軸齒輪螺栓扭矩:145±5N・m(冷態)+90°角度緊固。
D16凸輪軸齒輪螺栓扭矩:70±5N・m,需使用防松膠(如Loctite243)。
標記對齊精度:
D13:曲軸齒輪"TDC"標記與惰輪"0"標記偏差≤2mm。
D16:凸輪軸齒輪"INJ"標記需與缸體指針重合,允許視覺誤差±0.5mm。


四、異常狀態診斷與處理
(一)嚙合間隙異常
間隙過大(>0.4mm):
可能原因:齒輪齒面磨損(齒厚減少>0.5mm)、軸承松曠(徑向間隙>0.12mm)。
處理方案:
檢查齒輪嚙合痕跡,若接觸面積<60%,需成套更換齒輪組。
測量軸承游隙,超限則更換軸承(如D13使用SKF6308-2RS1)。
間隙過小(<0.10mm):
可能原因:齒輪安裝錯位(標記偏差>3mm)、熱膨脹補償不足。
處理方案:
重新校準正時標記,必要時使用專用工具(如Volvo9993712)拆卸齒輪。
冷態間隙調整時預留0.03-0.05mm熱膨脹量(適用于高溫工況)。
(二)軸向間隙異常
間隙超限(如D16>0.20mm):
可能原因:止推墊片磨損(厚度減少>0.1mm)、齒輪軸頸磨損(直徑減少>0.05mm)。
處理方案:
更換止推墊片(如D16使用1.5±0.05mm原廠墊片)。
軸頸磨損時需鍍鉻修復或更換齒輪軸。
軸向竄動量異常:
檢測方法:百分表抵在齒輪端面上,軸向撬動齒輪,記錄最大竄動量。
維修標準:竄動量>0.25mm時,需檢查軸承預緊力(如D13軸承預緊扭矩應為20±2N・m)。
(三)徑向間隙異常
間隙過大(如D13>0.12mm):
可能原因:軸承內圈磨損、軸頸橢圓度超標(>0.02mm)。
處理方案:
更換軸承并檢查軸頸尺寸(如D13曲軸軸頸直徑應為62.00±0.03mm)。
軸頸橢圓度超限時需磨削修復(圓柱度≤0.01mm)。
間隙過小(如D16<0.03mm):
可能原因:軸承型號錯誤、軸頸表面粗糙度不足(Ra>1.6μm)。
處理方案:
確認軸承型號(如D16凸輪軸軸承為INA51205)。
軸頸需研磨至Ra≤0.8μm,避免因摩擦過熱導致間隙進一步縮小。


五、維護周期與優化建議
常規檢測:
每500小時檢查正時標記對齊及齒輪間隙,重載工況縮短至300小時。
使用工業內窺鏡(如VolvoPenta3107M)檢查齒輪室內部,重點觀察齒根裂紋。
潤滑系統維護:
齒輪油更換周期:2000小時或1年,取先到者。
油質檢測:使用光譜分析儀(如PerkinElmerOptima7300)監測鐵含量,超過50ppm提示異常磨損。
特殊場景注意事項:
高原地區:海拔每升高1000米,冷態嚙合間隙需增加0.02mm以補償空氣稀薄導致的散熱效率下降。
低溫啟動:環境溫度<-10℃時,需使用加熱型齒輪油(如MobilSHC630),避免因油粘度過高導致間隙瞬間消失。
六、型號差異與特殊參數
(一)D13B共軌機型
嚙合間隙補償:
冷態標準值:0.18-0.28mm(比機械泵機型增加0.03mm),以適應高壓共軌系統的高頻沖擊。
動態驗證:使用振動傳感器(如PCBPiezotronics333B30)監測齒輪嚙合頻率,異常振動(>80dB)提示間隙異常。
(二)D16船用機型(如D16MH)
軸向間隙調整:
標準值:0.12-0.22mm(比車用機型增加0.02mm),以適應船舶搖擺工況下的軸向載荷變化。
檢測工具:使用液壓式軸向間隙測量儀(如VolvoPenta11666054),精度可達±0.01mm。
(三)D16A/D16B車用機型
徑向間隙優化:
D16A(壓縮比18:1):曲軸齒輪軸頸徑向間隙上限0.08mm,避免高壓縮比導致的軸承過載。
D16B(壓縮比17.5:1):允許間隙至0.09mm,以提升低轉速扭矩響應。
通過系統化檢測與精準調整,可確保D13/D16發動機正時齒輪在全生命周期內保持最優性能。建議嚴格遵循《VolvoTruckD11/D13/D16發動機維修手冊》(可通過官方渠道獲取),并優先使用原廠工具(如VDS診斷儀、正時校準套件)進行操作。對于復雜故障,推薦聯系沃爾沃授權服務網點進行深度檢修,避免因非專業調整導致高壓共軌系統損壞。
