一、核心皮帶類型與功能定位
卡特發動機皮帶按功能分為三大類,適配不同型號(如C7/C9/C13/C15),其技術參數與維護重點差異顯著:
(一)正時皮帶(僅部分機型使用,如早期C7)
核心作用:驅動凸輪軸與曲軸同步運轉,確保配氣正時(誤差<±2°曲軸轉角)。
技術特性:
材質:芳綸纖維增強橡膠,耐溫-40℃~130℃,拉伸強度≥20N/mm。
標記對齊:安裝時需嚴格對齊曲軸/凸輪軸齒輪標記(如“▲”對“▼”),錯位超過1齒會導致氣門頂活塞。
風險提示:斷裂后發動機立即停機,可能造成氣門彎曲(維修成本超5萬元),C7正時皮帶壽命約8000小時。

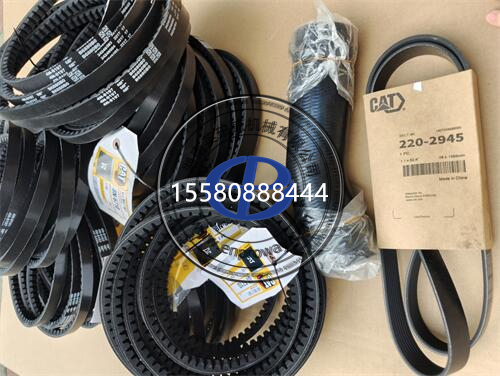

(二)多楔帶(風扇/發電機/空調壓縮機驅動)
結構優勢:相比傳統V型帶,接觸面積大30%,打滑率降低50%,典型型號如6PK1600(適配C9發動機)。
張緊度標準:
手指按壓中部下垂量:10-15mm(C13風扇皮帶),使用張力計檢測時需達450-550N。
過松導致發電機電壓不穩(<24V或>28V),過緊增加曲軸油封負荷(漏油風險提升2倍)。
(三)水泵皮帶(獨立冷卻系統驅動)
關鍵參數:節距5.25mm(C15水泵皮帶),抗老化測試≥1000小時(70℃恒溫)。
失效后果:斷裂后水泵停轉,水溫10分鐘內超100℃,可能引發拉缸(氣缸壁磨損>0.1mm)。
二、分型號維護要點:以C7/C13為例
(一)C7發動機皮帶維護規范
日常檢查三要素:
目視:裂紋深度>1.5mm(貫穿膠層)、缺齒>2個需立即更換。
手感:轉動皮帶輪,軸向擺動>2mm需檢查軸承間隙(正常≤0.5mm)。
聽診:怠速時“吱吱”響(打滑),可能因張緊輪軸承潤滑不足(需加注鋰基脂)。
更換周期:
多楔帶:每2000小時或發現磨損(如楔角磨損>30%),參考零件號104-1234。
正時皮帶:強制更換周期8000小時,禁止超期使用(曾有案例1.2萬小時斷裂,維修耗時3天)。
(二)C13發動機皮帶特殊要求
張緊輪維護:
內置單向離合器(順時針自由轉動,逆時針鎖止),失效時導致皮帶波動載荷,需用扭力扳手檢測鎖止力矩(標準15-20N・m)。
更換張緊輪時同步更換惰輪(零件號364-5678),兩者同軸度誤差>0.2mm會加速皮帶磨損。
高溫環境適配:
沙漠工況需選耐溫150℃的加強型皮帶(如CAT原廠高溫系列),普通皮帶壽命從4000小時降至2000小時。
每500小時清潔皮帶輪槽內沙塵(用壓縮空氣吹掃,禁止用濕布),積沙超2mm導致皮帶偏磨。
三、常見故障診斷與解決方案
故障現象 核心原因 排查步驟 解決方案
皮帶異常磨損 1.皮帶輪不對中(偏差>1mm)
2.張緊力不均 1.用直尺檢測多輪共面性
2.校準張緊輪螺栓扭矩(如C15為45N・m) 1.調整支架墊片(厚度0.5mm步進)
2.更換偏心螺栓
發電機電壓不穩 1.皮帶松弛(下垂量>20mm)
2.電磁離合器打滑 1.冷態下檢測張力(標準480N±5%)
2.測量離合器電阻(正常值5-8Ω) 1.調節張緊器(順時針旋轉張緊)
2.更換離合器線圈
水泵漏水伴隨異響 1.皮帶輪軸向竄動(軸承磨損)
2.皮帶過緊導致水泵軸變形 1.軸向推拉皮帶輪,間隙>1mm需換軸承
2.重新調整張緊度至標準值 1.更換水泵總成(含軸承)
2.按手冊扭矩(如C9為35N・m)緊固張緊螺栓
四、更換實操:6步規范流程(以C9多楔帶為例)
工具準備:
專用工具:張緊器扳手(CATP/N:123-4567)、皮帶導向棒(防止安裝時錯位)。
輔助工具:扭力扳手(量程20-100N・m)、塞尺(檢測皮帶輪平行度)。
操作步驟:
停機斷電:斷開蓄電池負極,釋放殘余電流(防止ECM誤報故障)。
松弛張緊器:用專用扳手逆時針轉動張緊器,取下舊皮帶(注意標記旋轉方向,反向安裝壽命減50%)。
輪系清潔:用酒精擦拭皮帶輪槽,清除油漬(殘留機油會導致打滑,可用化油器清洗劑)。
新皮帶安裝:按原廠路徑繞過各輪(參考發動機艙貼紙示意圖),確保無扭曲(扭曲角度>5°需重新安裝)。
張緊度校準:順時針轉動張緊器至刻度中線(C9標準張緊力500N),用扭力扳手以40N・m緊固鎖緊螺栓。
運轉測試:啟動后怠速5分鐘,檢查皮帶邊緣與輪槽對齊(偏移>2mm需調整),無異常噪音后加載運行。
五、選型與采購避坑指南

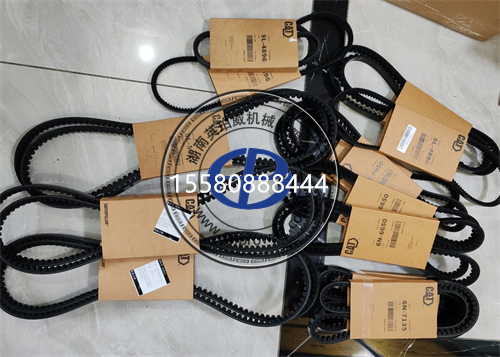

零件號精準匹配:
通過CAT官網輸入發動機型號+序列號查詢,例如C15發動機水泵皮帶對應零件號234-5678,副廠件可能因楔角公差(>±0.5°)導致早期磨損。
警惕“通用型”皮帶:某用戶使用非原廠多楔帶,3個月后因楔數不匹配(原廠6PK,副廠5PK)導致發電機軸承損壞。
原廠件核心優勢:
材質認證:通過CAT1000小時鹽霧測試(耐腐蝕性提升40%),老化試驗斷裂伸長率<5%(副廠件可達15%)。
追溯體系:每條皮帶印有批次碼,可通過官網驗證生產年月(超2年庫存建議慎用,橡膠彈性下降20%)。
緊急替代方案:
臨時使用時,可選擇長度誤差<1%、楔數相同的品牌件(如蓋茨、大陸),但需縮短更換周期至1000小時(原廠件為2500小時)。
六、預防性維護計劃
日常巡檢(每次啟動前):
觀察皮帶表面是否有油漬(可能來自曲軸前油封泄漏,需排查)。
手動轉動各皮帶輪,檢查卡滯(軸承異響需立即停機檢修)。
定期保養(每500小時):
用皮帶張力計檢測張緊力,偏差>10%時調整(C13風扇皮帶標準550N±50N)。
清潔皮帶輪槽內積塵(使用壓縮空氣,壓力≤0.6MPa,避免損傷輪面)。
極限工況強化:
高濕度環境:每1000小時涂抹皮帶防滑劑(CAT專用噴劑,避免使用機油類潤滑劑)。
高原地區:因空氣稀薄導致發動機散熱負荷增加,皮帶更換周期縮短20%(如原廠2500小時調整為2000小時)。
結語
卡特發動機皮帶雖為易損件,但其可靠性直接影響發動機散熱、發電及配氣系統的穩定運行。通過精準選型(嚴格匹配零件號)、規范安裝(標記對齊與張緊度校準)、周期性維護(結合工況調整更換周期),可有效避免因皮帶失效引發的連鎖故障。記住:一條原廠皮帶的成本(約500-2000元)遠低于故障停機損失(日均停機成本超2萬元),尤其是正時皮帶,嚴格遵循強制更換周期是避免重大機械事故的關鍵。建議用戶建立皮帶更換臺賬,記錄每次維護的時間、型號及張緊度數據,實現預防性維護的數字化管理。
