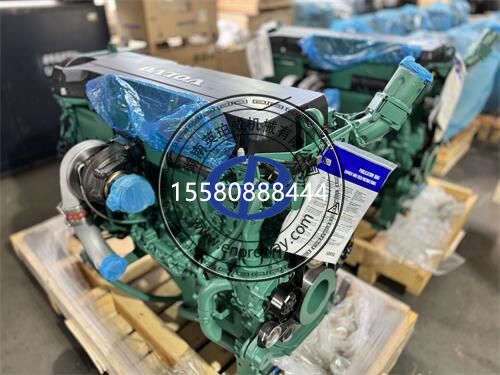

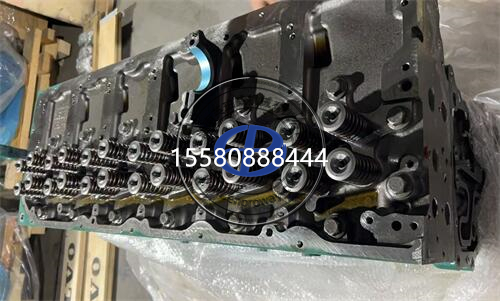

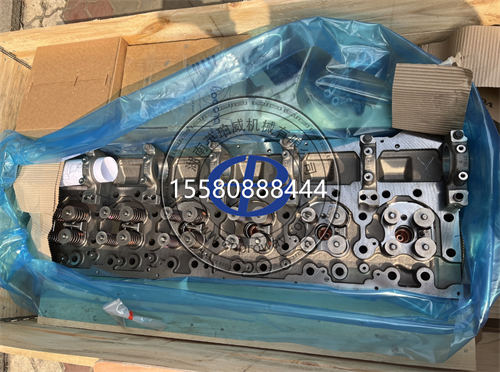

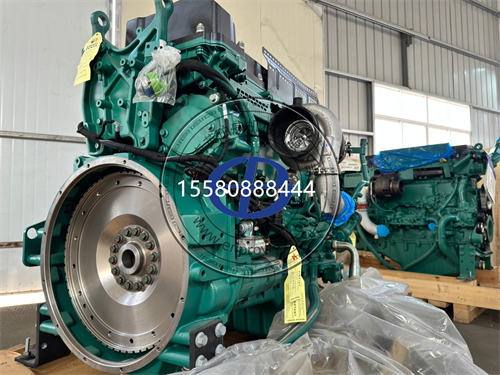

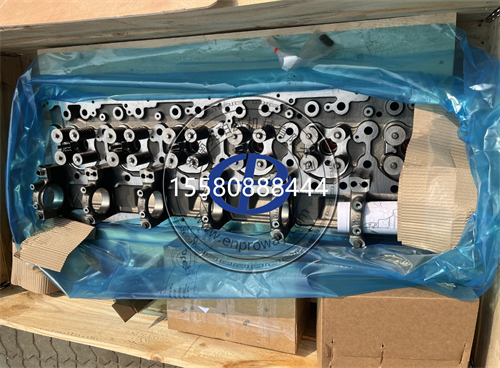

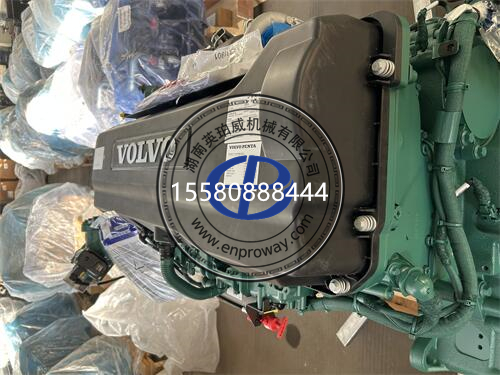

沃爾沃柴油機缸蓋設計因應用場景和排放需求差異呈現顯著的技術分化，以下從材料體系、結構特征、熱管理、燃油系統集成及典型型號對比五個維度展開分析：

一、材料體系：強度與輕量化的平衡
1.鑄鐵缸蓋（適用于重載場景）
蠕墨鑄鐵（CGI）
代表型號：D13（船舶/工程機械）、D16（重型卡車）
技術特點：抗拉強度達400MPa，熱導率比球墨鑄鐵高15%，耐受180bar爆發壓力。D16的合金鑄鐵缸蓋通過7道主軸承支撐頂置凸輪軸，配合司太立X40氣門座圈，在含硫燃油（硫含量＞0.5%）工況下磨損率降低80%。
應用場景：需長期高負荷運行的船舶主機、礦山機械。
灰鑄鐵
代表型號：TD520GE（工業發電）
技術特點：成本低、減震性好，但熱導率僅為鋁合金的1/3。TD520GE的灰鑄鐵缸蓋采用單體式設計，每缸獨立水套，適用于對輕量化要求較低的固定動力場景。
2.鋁合金缸蓋（適用于中輕型場景）
A356-T6鋁合金
代表型號：D5（乘用車/SUV）、Drive-E系列（商用車）
技術特點：密度僅為鑄鐵的1/3，熱導率達170W/m・K。D5的全鋁合金缸蓋通過四氣門設計和螺旋氣道優化，進氣渦流比提升15%，燃燒效率提高12%，同時重量減輕25kg。
工藝控制：低壓鑄造氣孔率＜0.5%，T6熱處理后硬度達HB120-130。
特殊合金鑲嵌件
司太立合金氣門座圈：硬度HRC58-62，在D13船用發動機中與氣門配合間隙控制在0.02-0.05mm，確保1000小時運行后泄漏量＜5L/min。
不銹鋼熱套：D16排氣口采用316L不銹鋼熱套，導熱系數比鑄鐵高2倍，可將排氣門座圈溫度降低40℃，同時提升渦輪效率5%。

二、結構設計：功能集成與可靠性優化
1.燃燒系統設計
鼻梁區強化
D16：噴油器孔與氣門座圈間的鼻梁區厚度達6mm，配合加密冷卻孔（孔徑φ4mm，間距10mm），使該區溫度梯度控制在15℃/mm以內，避免熱疲勞裂紋。
D5：采用ω型燃燒室凹坑，配合高壓共軌噴油器（噴射壓力2500bar），使燃油霧化粒徑＜15μm，燃燒效率提升10%。
氣道流體動力學
螺旋氣道：D13船用發動機的4氣門螺旋氣道曲率半徑誤差≤±0.3mm，進氣渦流比達2.8，比傳統直氣道提升30%。
橫向流設計：TWD1240VE的直通式進氣道減少90°彎道，流動阻力降低18%，泵氣損失減少5%。
2.熱管理系統
分流式水套
D16：水套截面積突變率＜15%，通過CFD仿真優化流速分布，氣門座圈區域流速達2.5m/s，噴油器孔周邊降至1.8m/s，溫差＜20℃。
Drive-E系列：橫向冷卻概念使缸蓋火力面溫度控制在350℃以內，配合獨立水閥控制缸蓋與缸體冷卻流量比例（7:3）。
集成式EGR冷卻器
StageV型號：如D13ACERT，冷卻器散熱面積達1.2m²，可將EGR廢氣溫度從650℃降至180℃，NOx排放降低40%。
3.密封與連接系統
螺栓預緊力控制
D16：采用8顆M14螺栓，分4次擰緊（初始扭矩100N・m→150N・m→200N・m→最終轉角90°），預緊力均勻性誤差＜5%，確保180bar爆發壓力下缸墊壓縮量穩定在0.15-0.2mm。
彈性墊圈：D5鋁合金缸蓋螺栓采用碟形彈簧墊圈，補償鋁（23×10⁻⁶/℃）與鑄鐵（10×10⁻⁶/℃）的熱膨脹差異，防止預緊力衰減。
多層金屬缸墊
D13：采用3層不銹鋼+銅包石棉結構，密封壓力達250bar，鼻梁區增加波浪形鋼片，可吸收0.1mm的變形量。

三、燃油系統與排放控制集成
1.燃油噴射系統
高壓共軌技術
VEA系列：如D5柴油機，采用2500bar噴射壓力的i-Art系統，通過閉環油量控制實現±0.5°CA噴油正時精度，燃油消耗率（BSFC）低至200g/kWh以下。
單元噴油器：D13船用發動機的高壓單元噴油系統（HUI）噴射壓力達2200bar，配合電子控制模塊（EMS2）實現精準燃燒。
2.排放控制集成
內部廢氣再循環（IEGR）
D16：缸蓋內置EGR通道，通過冷卻器降低廢氣溫度，NOx排放減少40%，同時配合DPF（柴油顆粒過濾器）實現顆粒物（PM）排放減少90%。
傳感器集成：StageV型號缸蓋預留爆震傳感器、冷卻液溫度傳感器接口，實時監測燃燒狀態，動態調整噴油策略。

四、典型型號缸蓋設計對比
型號 應用場景 材料 氣門數 冷卻系統 燃油系統 排放技術
D5 乘用車/SUV A356-T6鋁合金 4 分流式水套+獨立溫控閥 2500bar高壓共軌 EGR冷卻器+DOC/DPF
D13 船舶/工程機械 蠕墨鑄鐵 4 螺旋式水套+水冷排氣歧管 2200bar高壓單元噴油 IMOIII認證（SCR+DPF）
D16 重型卡車 合金鑄鐵 4 分層冷卻+集成EGR冷卻器 2500bar共軌+i-Art系統 EPATier4Final（SCR）
TWD1240VE 工業發電 灰鑄鐵 4 頂置凸輪軸驅動水泵 電控直噴（1800bar） 無后處理（Tier3）
Drive-E 商用車 A356-T6鋁合金 4 橫向冷卻網絡+智能水泵 2500bar共軌+雙增壓 StageV（EGR+SCR）

五、維護與技術適配建議
材料兼容性管理
鋁合金缸蓋（如D5）必須使用低硅冷卻液（硅含量＜100ppm），某案例中使用硬水導致水套結垢厚度達1.5mm，散熱效率下降25%。
鑄鐵缸蓋若長期使用硫含量＞1%的燃油，需每2000小時檢查氣門座圈磨損量，超過0.1mm時需更換。
結構可靠性維護
螺栓預緊力檢測：使用超聲波測長儀（精度±0.002mm）監測D16缸蓋螺栓伸長量，允許偏差±0.03mm。
冷卻系統清洗：每4000小時使用有機酸清洗劑（pH值4-5）清除水垢，避免水套截面積減少＞10%。
技術升級適配
對于StageV排放發動機（如Drive-E系列），需定期檢查EGR冷卻器堵塞情況（壓降＞0.5bar時清洗），否則會導致缸蓋熱負荷增加15%。
再制造缸蓋需驗證氣門座圈與導管的過盈量（0.03-0.05mm），某案例中因過盈量不足導致座圈脫落，引發氣門密封失效。

總結
沃爾沃柴油機缸蓋設計體現了場景化定制與技術迭代的雙重邏輯：
重載領域（如D13、D16）以蠕墨鑄鐵為核心，通過強化鼻梁區、集成雙渦輪增壓器實現高可靠性；
中輕型市場（如D5、Drive-E）采用全鋁缸蓋+高壓共軌技術，平衡輕量化與燃油經濟性；
排放升級推動缸蓋集成EGR冷卻器、智能傳感器等功能，例如StageV型號通過精準燃燒控制使油耗降低10%，同時滿足嚴苛排放法規。
用戶可根據應用場景（如船舶需耐腐蝕性、卡車需輕量化）和維護成本（如鋁合金缸蓋冷卻液管理要求更高）選擇適配型號，并通過材料兼容性管理、螺栓預緊力監測、冷卻系統維護等手段最大化缸蓋壽命。
