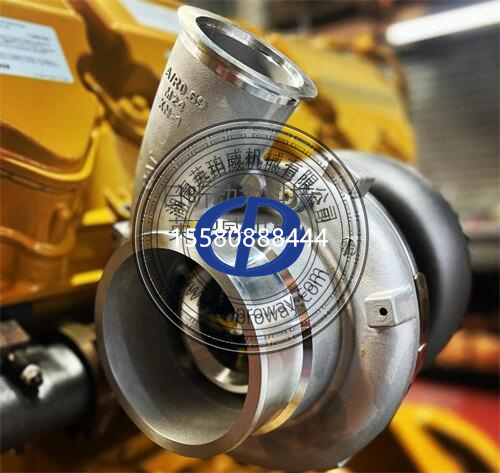

一、測試前準備與工具連接
（一）硬件與軟件配置
必備工具：
卡特彼勒電子技師（ET）診斷儀：需配備ET3（317-7485）或ET4（478-0235）通信適配器，支持USB或藍牙連接。
高精度壓力校準儀：如HBMP3MB（量程0-2MPa，精度±0.5%FS），用于傳感器校準。
示波器：帶寬≥100kHz，用于動態信號分析（如急加速時的壓力波動）。
軟件安裝：
確保ET軟件版本為最新（建議V8.5以上），通過CatSIS網站下載對應發動機型號的閃存文件和校準數據。
安裝ET時需勾選“渦輪增壓系統診斷”模塊，并激活高原補償功能（需輸入設備序列號獲取授權）。
（二）物理連接與初始化
診斷接口定位：
C13發動機診斷端口位于右側氣門室蓋后方，為9針OBD-II接口（圖1）。
使用ET適配器連接端口，確保接地良好（電阻＜0.5Ω）。
ET初始化流程：
啟動ET軟件，選擇“發動機類型”為“C13Industrial”，通信協議自動匹配J1939。
進入“系統配置”菜單，輸入設備序列號并驗證閃存文件版本（需與發動機銘牌一致）。
傳感器校準：
靜態校準：使用壓力校準儀施加標準壓力（如0、100、200kPa），在ET中執行“傳感器線性度測試”，記錄電壓偏差應≤±0.05V。
動態校準：急加速至全負荷，監測壓力上升速率（標準≥0.15MPa/s）和超調量（≤5%），通過ET調整PID參數優化響應。

二、不同工況測試步驟與參數驗證
（一）怠速工況（750-850rpm）
測試流程：
啟動發動機，怠速運行5分鐘，確保水溫＞70℃。
在ET中選擇“實時數據流”→“渦輪增壓”，讀取以下參數：
目標壓力：0.15-0.20MPa（1.5-2.0bar）。
實際壓力：波動應≤±0.01MPa，穩定時間≤3秒。
渦輪轉速：怠速時應為15,000-20,000rpm，軸向竄動量≤0.15mm。
異常處理：
若壓力＜0.12MPa，執行“旁通閥強制關閉測試”，壓力應立即升至0.25-0.30MPa，否則更換旁通閥電磁閥。
若壓力＞0.25MPa，檢查壓力傳感器供電電壓（標準5.0±0.2V），異常則檢修ECU供電模塊。
（二）部分負荷工況（25%-75%負荷）
測試流程：
使用測功機加載至25%負荷（約300kW），穩定運行3分鐘。
在ET中執行“動態響應測試”，監測：
壓力上升速率：≥0.15MPa/s（25%負荷）至0.25MPa/s（75%負荷）。
超調量：≤5%（如目標0.4MPa，實際峰值≤0.42MPa）。
中冷后溫度：應≤80℃，否則檢查中冷器堵塞或冷卻風扇故障。
數據記錄：
使用ET的“瞬拍功能”記錄急加速過程（0-50%負荷），生成壓力-時間曲線，要求斜率≥0.2V/ms。
對比歷史數據，若壓力衰減＞0.5%/1000小時，需清潔渦輪增壓器進氣道。
（三）全負荷工況（100%負荷，1800-2100rpm）
測試流程：
加載至100%負荷（約500kW），運行10分鐘，監測：
目標壓力：海拔0米時為1.10-1.20MPa，海拔2000米時自動補償至0.95-1.05MPa。
實際壓力：波動≤±0.05MPa，渦輪轉速≥180,000rpm。
燃油流量：標準值180-200L/h，異常則執行“噴油器線圈測試”。
安全驗證：
觸發“超壓保護測試”：通過ET強制將目標壓力設為1.3MPa，系統應在0.5秒內激活旁通閥，壓力下降至1.1MPa以下。
檢查渦輪軸承間隙：停機后手動轉動渦輪軸，徑向間隙≤0.3mm，軸向≤0.15mm。
（四）高原工況（海拔＞2000米）
參數設置：
在ET中進入“環境參數”菜單，輸入當前海拔高度（如3000米），系統自動調整目標壓力（每升高1000米增加0.02MPa）。
驗證補償后壓力：實測值應在目標值±0.03MPa范圍內，響應時間≤2秒。
特殊檢查：
檢查進氣溫度傳感器補償曲線：-40℃至130℃對應0.5-4.5V信號，誤差≤±3%。
使用壓縮空氣（0.4MPa）清潔渦輪增壓器散熱孔，防止高原散熱不足導致壓力波動。

三、官方工具深度應用與故障診斷
（一）ET高級功能操作
主動測試功能：
旁通閥響應測試：在ET中選擇“執行器測試”→“旁通閥”，發送0-100%開度指令，示波器監測閥門動作時間應≤0.2秒。
傳感器強制輸出：模擬增壓壓力信號（如3.8V對應250kPa），ECU應顯示目標值偏差≤±2%，否則更換傳感器。
數據分析工具：
趨勢分析：通過ET的“長期數據記錄”功能，生成增壓壓力隨時間變化曲線，分析漂移率（標準≤0.5%/1000小時）。
故障樹診斷：輸入故障代碼（如P0234超增壓），ET自動推薦排查步驟，包括檢查旁通閥控制電路（電阻4-16Ω）和傳感器校準值。
（二）典型故障診斷案例
案例1：全負荷壓力僅0.65MPa
現象：發動機冒黑煙，ET顯示“P0236增壓壓力信號異常”。
診斷步驟：
檢查傳感器供電電壓（實測4.5V，標準5V），發現保險絲熔斷。
更換保險絲后，壓力恢復至1.12MPa，故障代碼清除。
案例2：高原運行壓力波動±0.1MPa
現象：海拔3000米時壓力不穩定，伴隨轉速波動。
診斷步驟：
在ET中讀取“海拔補償系數”（顯示0.015MPa/1000米，標準0.02MPa/1000米）。
通過ET重新校準補償系數，壓力波動降至±0.03MPa，故障排除。

四、安全規范與預防性維護
（一）操作安全注意事項
高壓防護：
測試前釋放系統壓力，斷開電池負極，等待10分鐘確保殘余電荷泄放。
禁止在發動機運轉時觸摸渦輪增壓器殼體（表面溫度可達600℃）。
數據安全：
每次測試后備份ET數據記錄，包括壓力曲線、故障代碼和傳感器校準值。
定期更新ET軟件至最新版本，避免因固件漏洞導致誤報。
（二）定期維護技術規范
維護周期 關鍵項目 技術標準
500小時 清潔壓力傳感器探頭 使用無水乙醇擦拭，避免損傷膜片
1000小時 檢查渦輪軸間隙 徑向≤0.3mm，軸向≤0.15mm
2000小時 校準壓力傳感器 使用標準壓力源（0-1.5MPa）驗證，誤差≤±1%
4000小時 更換渦輪增壓器機油濾清器 使用原廠濾芯（零件號：1R-0758）
（三）官方技術支持資源
文檔與培訓：
下載《C13IndustrialDieselEngineServiceManual》（文件編號：SEBU7892），獲取詳細測試流程。
參加卡特彼勒官方培訓課程“AdvancedTurbochargerDiagnostics”，學習ET高級應用技巧。

遠程診斷：
訂閱CAT Connect遠程監控服務，實時接收增壓壓力、渦輪轉速等參數預警。
聯系卡特彼勒授權服務網點，通過ET遠程會話功能進行故障會診。
通過系統化使用卡特彼勒官方工具（如ET診斷儀），結合標準化測試流程和預防性維護，可確保C13柴油機增壓系統在全工況下穩定運行。建議每500小時通過ET下載運行日志，分析長期趨勢，提前發現潛在故障（如傳感器漂移、渦輪軸承磨損），延長設備使用壽命至8000小時以上。
