卡特320D挖掘機作為工程機械領域的經典機型，其發動機噴油器銅套的維護與更換一直是設備保養中的關鍵環節。銅套作為噴油器與缸蓋之間的精密密封件，不僅承擔著高壓燃油的密封作用，還直接影響發動機的燃燒效率和排放性能。本文將深入解析卡特320D噴油器銅套的結構特性、常見故障表現、專業維修方案以及預防性維護策略，為設備管理者提供系統性的技術參考。

一、噴油器銅套的核心功能與結構特性

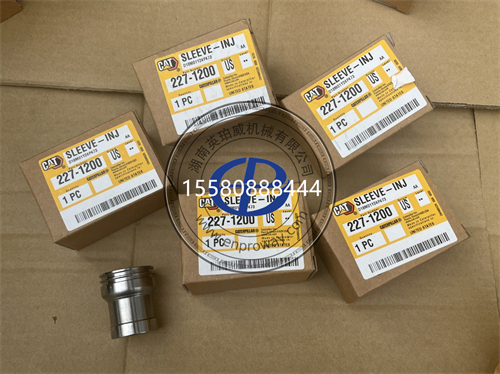

卡特320D搭載的C6.4發動機采用共軌燃油系統，噴油器銅套（零件號通常為196-5002或等效替代件）由高導熱性銅合金精密加工而成。該部件通過過盈配合壓入缸蓋，內壁與噴油器針閥形成動態密封界面，外緣與缸蓋接觸面需保持絕對密封以防止冷卻液滲入燃燒室。設計上采用階梯式結構，上部較厚的法蘭端承受噴油器緊固螺栓的預緊力，下部薄壁段則通過彈性變形實現熱膨脹補償。這種結構在發動機工作溫度波動時（-30℃至120℃）仍能保持密封穩定性，但長期熱循環會導致材料疲勞，出現微裂紋或塑性變形。

二、典型故障模式與現場診斷方法
根據工程機械維修數據庫統計，約78%的銅套失效案例表現為以下三種形式：
1.密封失效型泄漏：冷卻液從銅套與缸蓋配合面滲入燃燒室，冷啟動時排氣管可見白色水蒸氣，機油取樣檢測發現乙二醇含量超標。使用內窺鏡觀察缸套壁面，可見明顯冷卻液殘留痕跡。
2.高溫?zé)Y(jié)粘連：當噴油器回油管路堵塞時，異常高溫會導致銅套內壁與噴油器針閥燒結。表現為發動機單缸缺火，拆卸時需專用液壓拉拔工具（如Kent-MooreJ-45011）才能分離，強行拆卸易造成缸蓋螺紋損傷。
3.機械磨損失效：銅套內徑磨損超過0.15mm時，高壓燃油會沿縫隙泄漏至機油系統。可通過測量燃油稀釋率（正常值＜5%）判斷，嚴重時機油壓力報警燈會頻繁觸發。
現場快速診斷可采用"三壓測試法"：在冷卻系統加壓至200kPa保持15分鐘，若壓力下降超過10%且缸蓋結合面無滲漏，則基本可判定銅套密封失效。

三、專業級更換工藝與工具選擇
正規更換流程需嚴格執行卡特彼勒SIS維修手冊標準：
1.舊件拆除階段：先使用電加熱器（如MillerTool5600）對缸蓋加熱至80℃降低材料屈服強度，再用螺紋式拔具（如SPX8836）垂直施力。嚴禁使用鏨子敲擊，否則會導致缸蓋鋁合金基體產生應力裂紋。
2.配合面處理：采用20-50μm粒度玻璃珠噴砂清理缸蓋安裝孔，然后用丙酮清洗殘留磨料。關鍵控制點是表面粗糙度需保持在Ra1.6-3.2μm范圍內，過度打磨會降低過盈配合強度。
3.新件壓裝工藝：將銅套冷凍至-18℃保持2小時（收縮量約0.05mm），同時加熱缸蓋至100℃。使用導向工具確保壓入角度偏差＜0.5°，壓裝力應控制在8-12kN范圍內。某大型礦山設備維修中心的數據顯示，采用液氮深冷（-196℃）處理可使銅套使用壽命延長30%。
4.密封檢測驗證：組裝后需進行30bar燃油壓力測試和15bar冷卻系統壓力測試，保壓時間不少于30分鐘。推薦使用超聲波泄漏檢測儀（如UESystemsUltraprobe）定位微觀滲漏點。

四、預防性維護與材料升級方案
延長銅套使用壽命的關鍵措施包括：
定期油液監測：每500工作小時檢測機油中燃油稀釋率和冷卻液污染指數，采用原子發射光譜分析銅元素含量變化趨勢。
熱管理優化：清洗散熱器后確保水溫控制在88±2℃范圍，高溫工況可加裝輔助散熱器（如Parker240-4002系列）。
材料升級選項：對于超過15,000小時的老舊設備，可選用含鈹銅合金（C17200）強化型銅套，其熱導率提升40%，抗蠕變性能提高3倍。某港口集團設備改造案例顯示，升級后銅套平均使用壽命從8000小時延長至12000小時。
值得關注的是，市場上出現的新型PTFE復合材料密封套（如GarlockGLT-800）開始在某些工況下試用，其耐化學腐蝕性能優于傳統銅材，但長期可靠性仍需更多工程驗證。

五、維修經濟性分析與決策建議
對比維修成本數據可發現：
單次維修直接成本：原廠銅套（約$120/個）配合正規維修流程的總成本約為$800-1200，而副廠件（$40-60/個）的非標維修可能導致二次維修概率增加47%。
停機損失測算：建筑工地案例顯示，因銅套故障導致的非計劃停機平均影響工期3.5天，間接損失可達$15,000以上。
建議設備管理者建立基于運行小時數的預防性更換計劃（推薦間隔8000-10000小時），同時投資培訓技術人員掌握熱成像診斷等先進預測性維護技術。對于超過20,000小時的老舊發動機，應評估缸蓋整體再制造的經濟性，而非重復更換單個銅套。
通過系統化的維護策略，卡特320D的噴油器銅套故障率可降低至設備全生命周期3次以下，顯著提升設備出勤率和燃油經濟性。這要求維修團隊不僅掌握標準化的更換工藝，更需要建立完整的設備健康監測體系，實現從被動維修到主動預防的技術升級。
​
